可作为物联网网关的新型多总线记录器

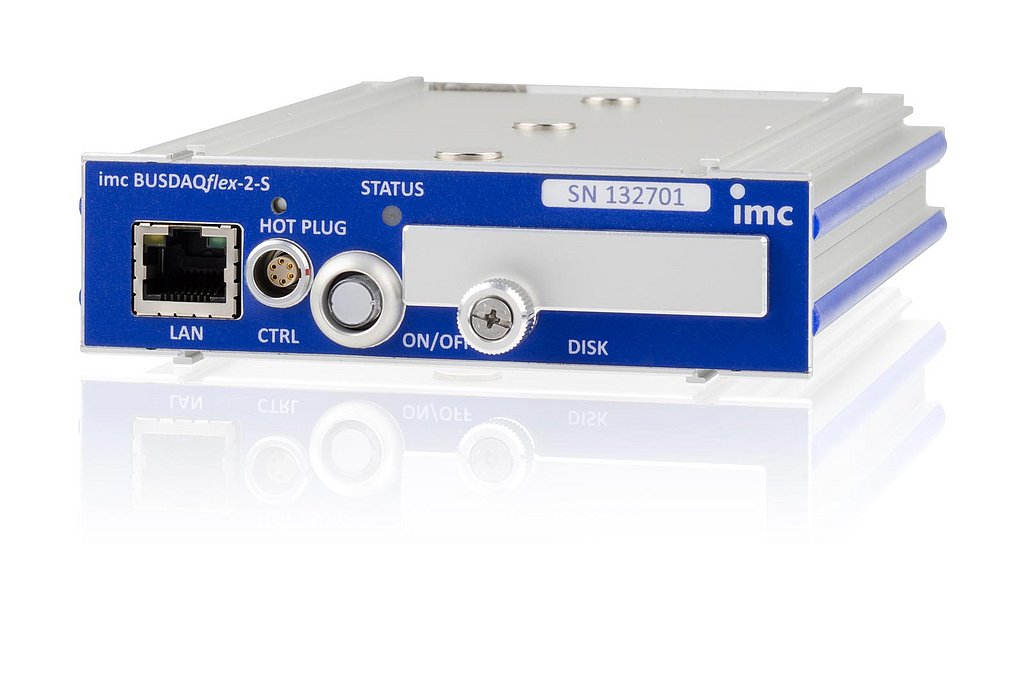

通过新型 imc BUSDAQflex 数据记录器,德国imc公司正在尝试提供一种新的多总线记录仪,可直接从所有相关车辆和机械总线中获取数据。通过WLAN / UMTS等现代化网络可提供无线连接:无论是平板电脑还是直接到物联网(IoT)。此外,可以通过卡扣互锁的方式连接imc CANSASflex 系列测量模块的模拟输入通道来扩展系统,还可以同步记录模拟传感器信号。适合的应用领域包括监控远程工业设施,车载或机载设备测试或直接连接到“云”端的原型车辆车队测试。
标准的基本配置中,imc BUSDAQflex有两个CAN节点。 根据机壳尺寸可扩展到多达12个节点,以用于不同的现场和车辆总线。 除了CAN界面,设备可以分别配备LIN, FlexRay, ARINC, MVB, EtherCAT, XCPoE 或CAN FD界面。除了记录原始数据流和协议通道之外,还支持单个通道的实时解码以及诸如CCP, KWP2000, XCP, OBD2, UDS, DiagOnCan, TP2.0和GMLAN等复杂协议。此外,数据记录器还提供通过可编程APPMOD接口与以太网或RS232接口连接任何其他协议和总线的选项。
为未来做好准备
使用imc BUSDAQflex,用户已经能够与未来的车辆总线进行通信:CAN FD。新总线是标准CAN协议的扩展,提供更快的数据速率和更高的总线容量。这减少了总线负载,并节省了编程、测试和诊断时间。可选配的imc CAN FD界面配有2个CAN节点,允许双向通信。用户使用特别方便:可支持传统CAN总线和CAN FD,只需用软件切换即可。
轻松一扣组成完整测量系统
一套全新的数据记录系统完全由imc CANSASflex 系列测量模块补充组成。借助于机械卡扣互锁机制,模块可以直接连接到记录器,而无需任何工具或电缆。测量范围广泛的模块类型涵盖了所有典型的信号和传感器——从通用测量放大器到专用测量模块,用于复杂任务,如混合动力和电动汽车的高隔离电压测量。在很短的时间内,现场总线记录器可以转换成一个可以同步记录和存储所有数据的完整测量系统。
集成实时分析功能
通过可选配的内置实时分析平台imc Online FAMOS,数据记录器则成为可传入测量数据的智能网关。来自每个通道的数据流从总线协议进行解码和完全缩放,并且可以在设备上实时地被处理、分析和数据压缩。因此,系统能够以压缩后和有实际意义的结果提供数据。然后,这些数据可直接在现场进行自动化决策,也可以转移到更高级别的系统或物联网(IoT)中。
除了通过以太网进行连接之外,imc BUSDAQflex还可以通过可选配的内置WLAN适配器或移动无线调制解调器进行无线连接,因而可以远程访问设备和数据,并实现与”imc Cloud”的自动同步。系统支持UDP,FTP或HTTPS等标准化协议,可连接现有的IoT平台。
独立工作,坚固耐用
所有imc BUSDAQflex设备均可独立工作而无需PC,并可扩展到-40至+ 85°C温度范围内工作,非常适合车载等移动场合使用。具有非常低的功耗,并且由于集成UPS,即使在电源故障的情况下也能保证数据的完整性。
一款软件,无限可能
当配合imc STUDIO测量控制管理软件使用时,imc测量系统尤其富有成效!用户可配置所有测量参数,创建个人操作和显示页面,自动测量程序,执行分析和生成测量报告。这款软件的直观和个性化定制的理念,不仅操作简便,而且功能丰富。
更多资讯: http://www.imc-china.com/busdaqflex
