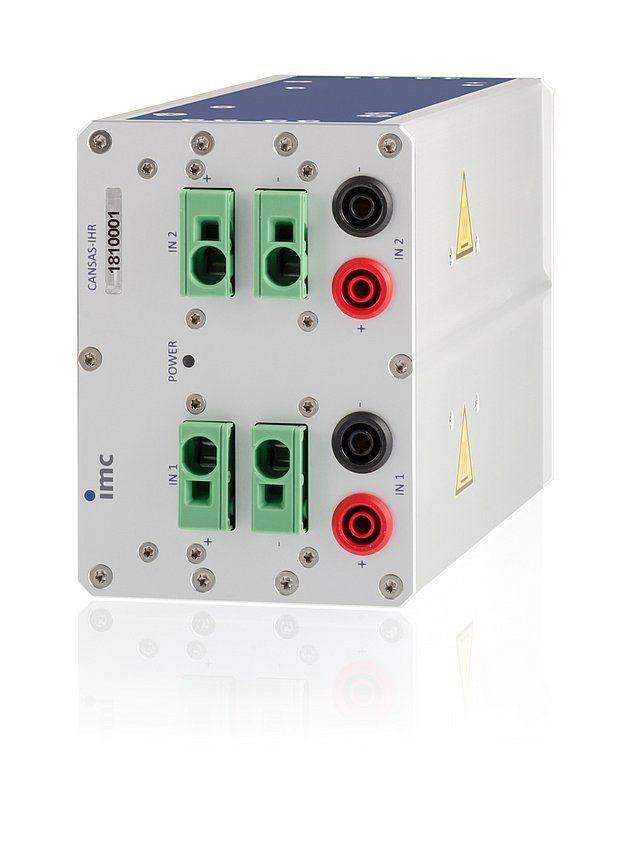

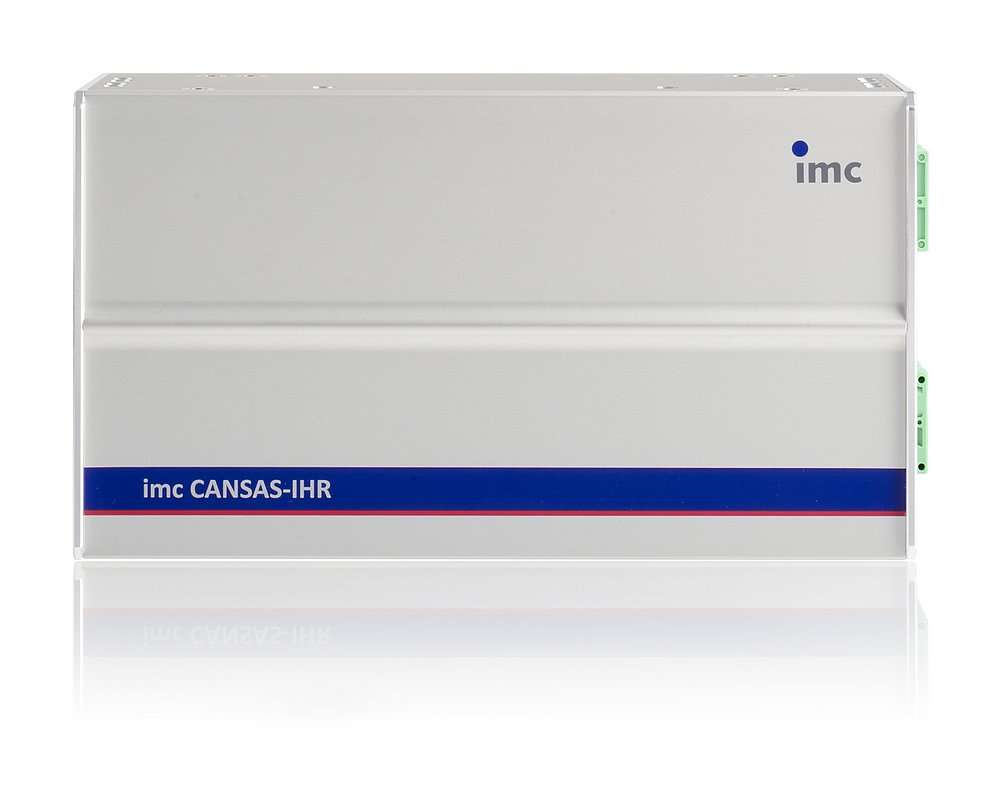

    imc CANSAS-IHR

    高分辨率电流测量

  • imc CANSAS H IHR Rack
    imc CANSAS-IHR

    作为机架系统，最多可容纳7个双通道模块

高精密电流测量模块，可以从50nA到50A

imc CANSAS-IHR测量模块同时提供了高精度和不同电流范围无间断地电流特性测量，电流测量从50nA到50A。依据不同强度电流采用自动范围调整方法进行动态量程切换，并保证两种不同的电流分流间的动态范围响应，特别适合电动车充/放电、静置、电源启动与关闭的连续测量，不需要采用不同范围的电流传感器，同时也大大缩短了测试时程。

特点概览

  • 两路独立且隔离的电流测量，自动切换量程
  • 宽量程至50A
  • 低于50nA的高分辨率与30-bit的动态范围(合成的)
  • 30kSample/s的内部A/D转换器
  • 直接计算输出变量：最小值、最大值和平均值
  • 数据的CAN总线输出，可选1Hz到1000Hz

更多详情： technical data sheet "imc CANSAS-IHR"

典型应用领域

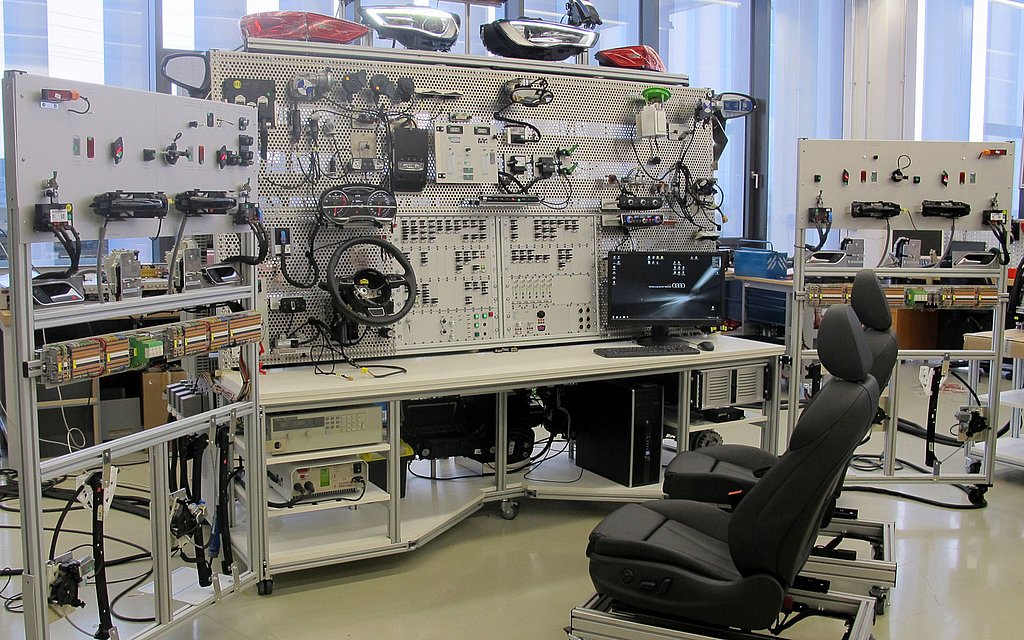

Nachbildung eines kompletten Fahrzeug-Bordnetzes im Prüflabor: Weitbereichs-Strommessungen und ECU-Tests (Quelle: BFFT Gesellschaft für Fahrzeugtechnik mbH)
Construction of a laboratory vehicle for the measurement of quiescent and operating currents as well as the testing of control devices (source: BFFT Gesellschaft für Fahrzeugtechnik GmbH)
  • 静电流和工作电流测量
  • 漏电流测量
  • 电平衡
  • 复杂的睡眠模式研究，如：控制器
  • 启动行为研究(浪涌、冲击)

    机架：实验室和试验台架适用

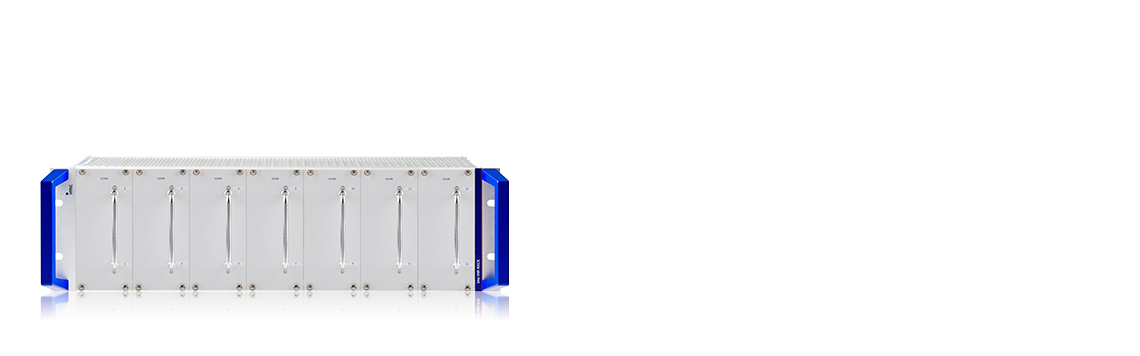

    19" Baugruppenträger mit Steckplatzkodierung zum direkten Einschub von imc CANSAS-H-IHR Messmodulen
    For laboratory and test stand: 19" rack with slot coding for the direct plug-in of imc CANSAS-H-IHR measuring modules.
    imc CANSAS-H-IHR-RACK (Rückansicht mit Anschlusstechnik)
    imc CANSAS-H-IHR (back)

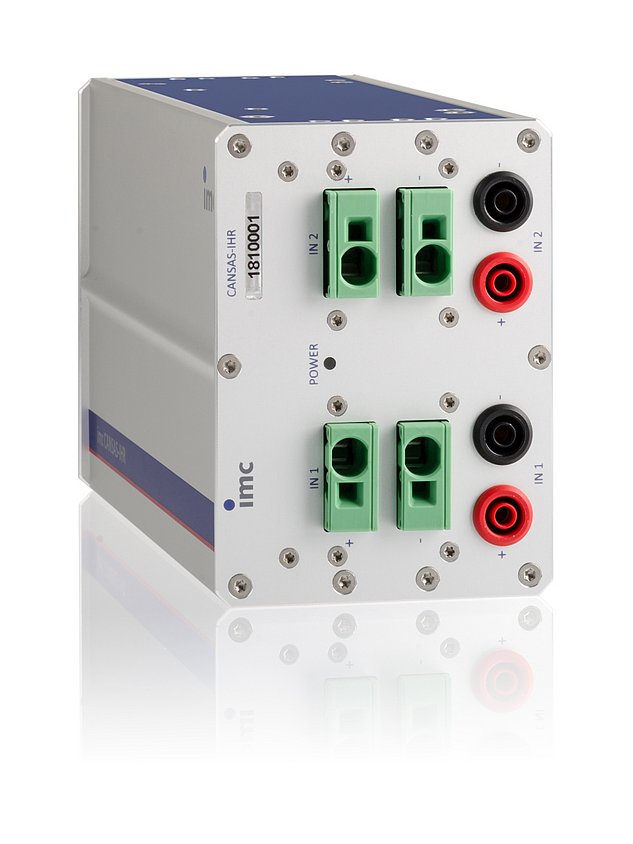

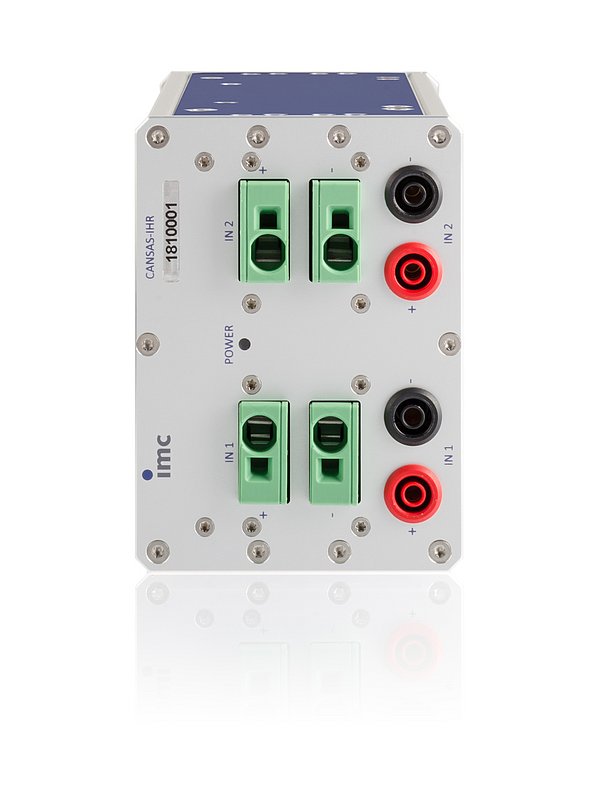

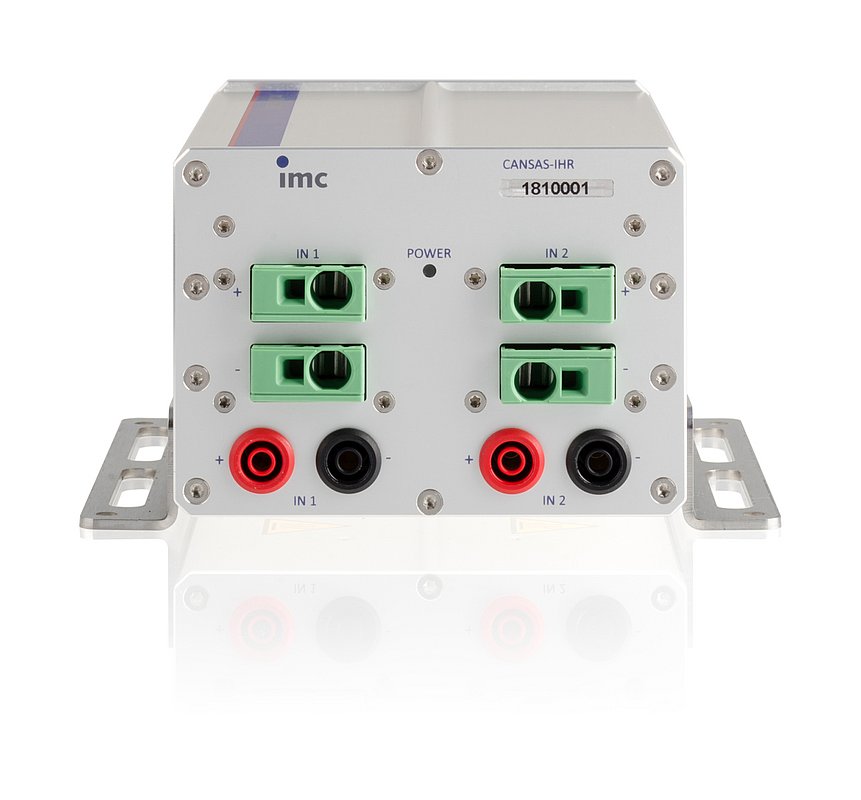

    测量模块：车载适用

    配置舒适

    这款测量模块的所有特性，例如波特率和所需的CAN讯息，可使用imc CANSAS软件配置。

    配置一旦创建便可永久保存在模块中，从而在模块通电之后直接开始测量。
