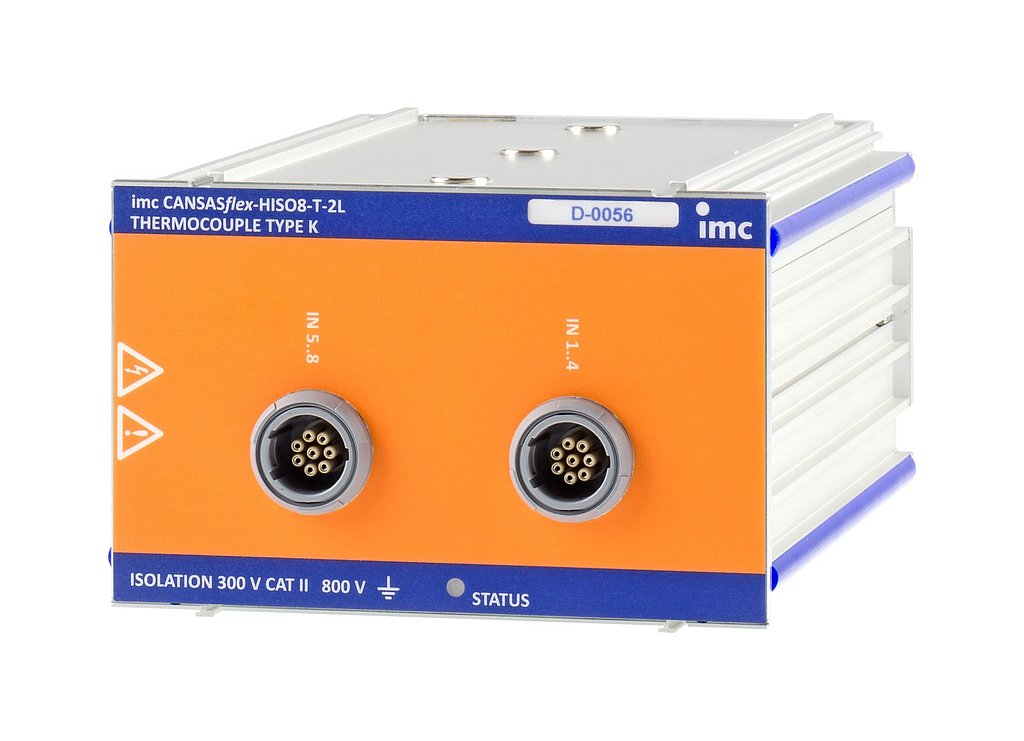

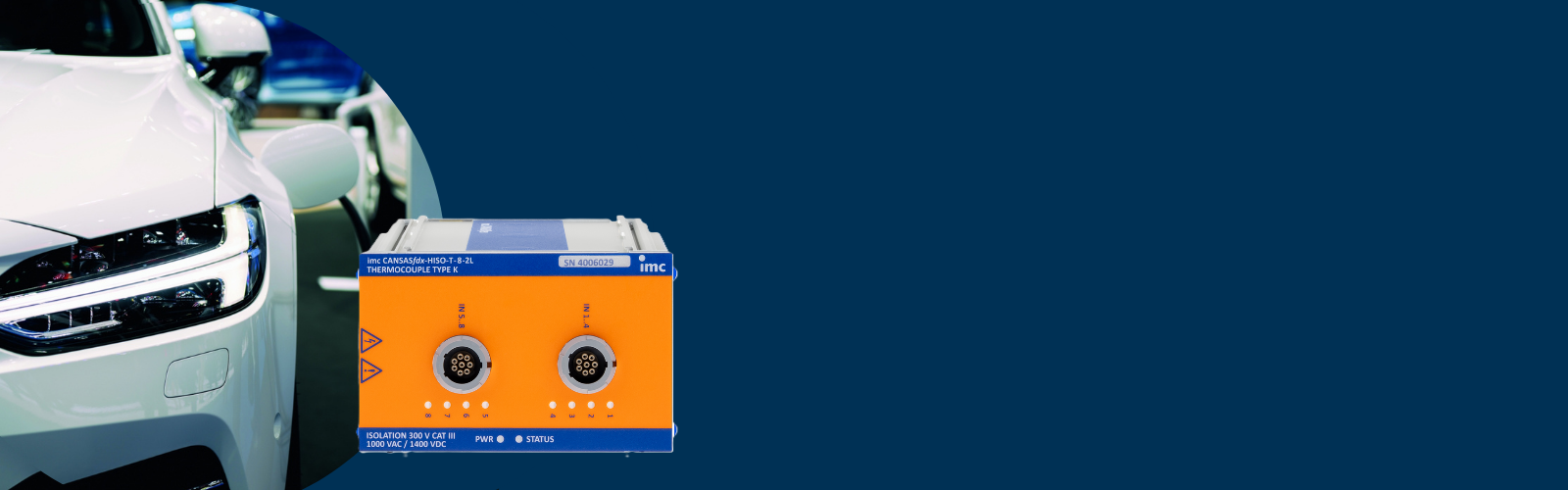

imc CANSASflex-HISO-T-8-2L

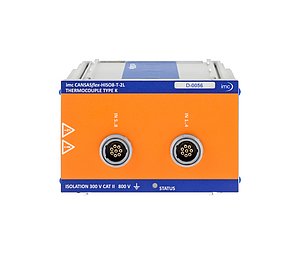

imc CANSASflex HISO-T-8-2L
The neue CAN-basierte Temperatur-Messmodul imc CANSASflex HISO-T-8-2L setzt neue Maßstäbe in Bezug auf formale Spezifikation, Sicherheit und Messgenauigkeit, es ist isolationsfest bis zu 1400V für Hochvolt-Testumgebungen in denen mit über 800V Spannung getestet wird.
imc CANSASflex HISO-T-8-2L Besonderheiten:
- Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
- Vier Thermoelemente vom Typ K pro Redel-Steckverbinder.
- Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
Typische Anwendungen
- Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise.
- Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

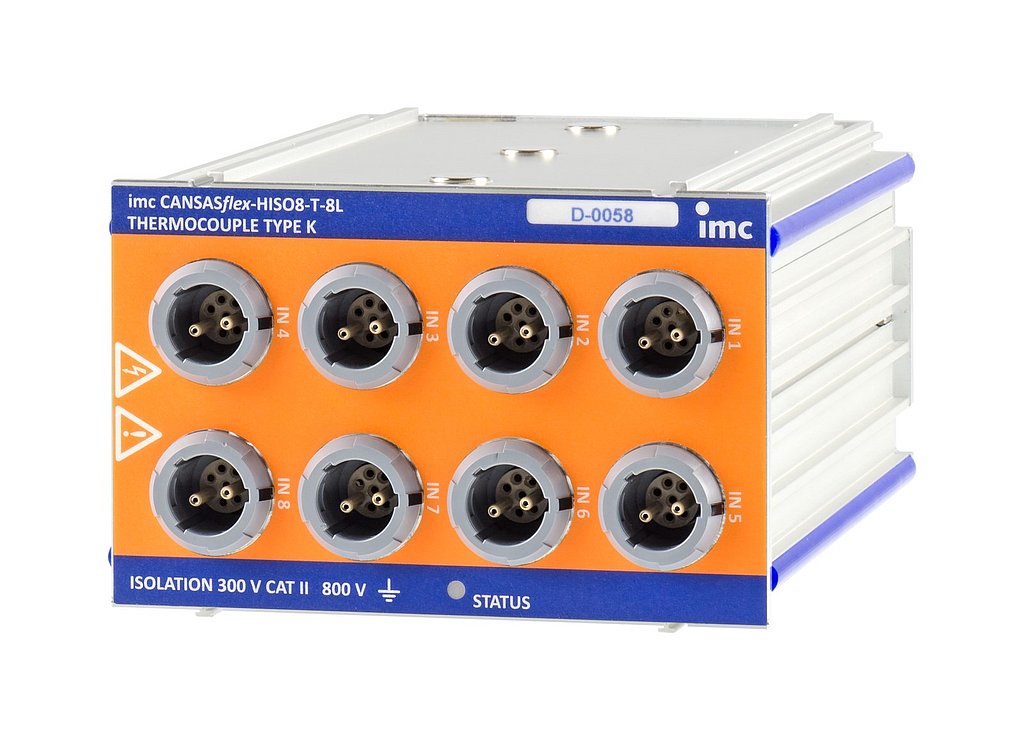

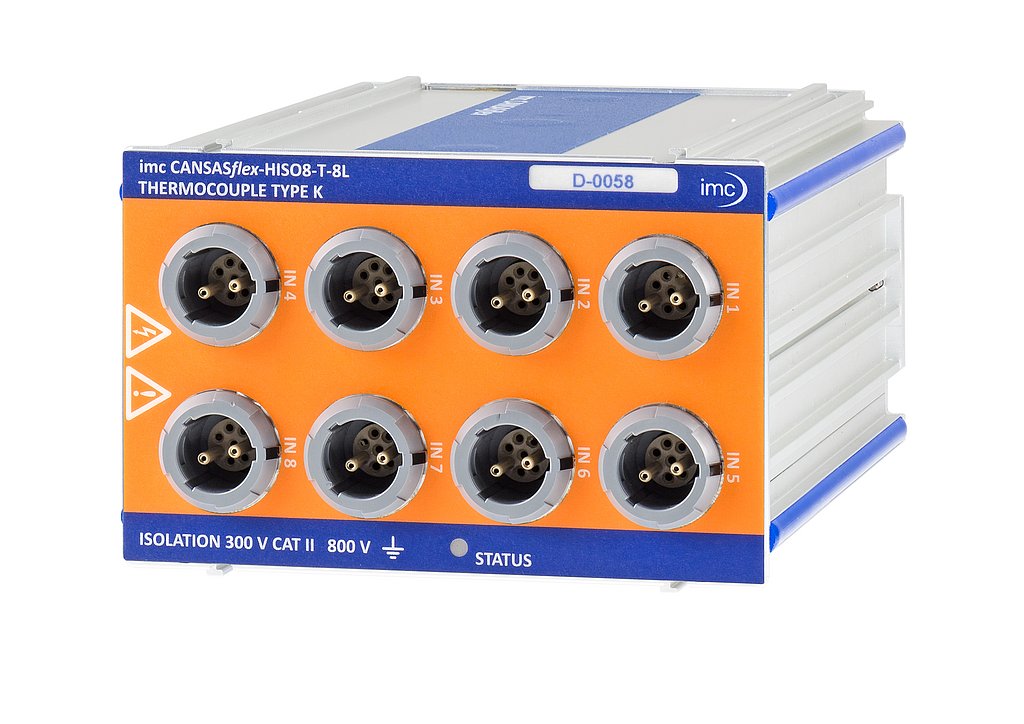

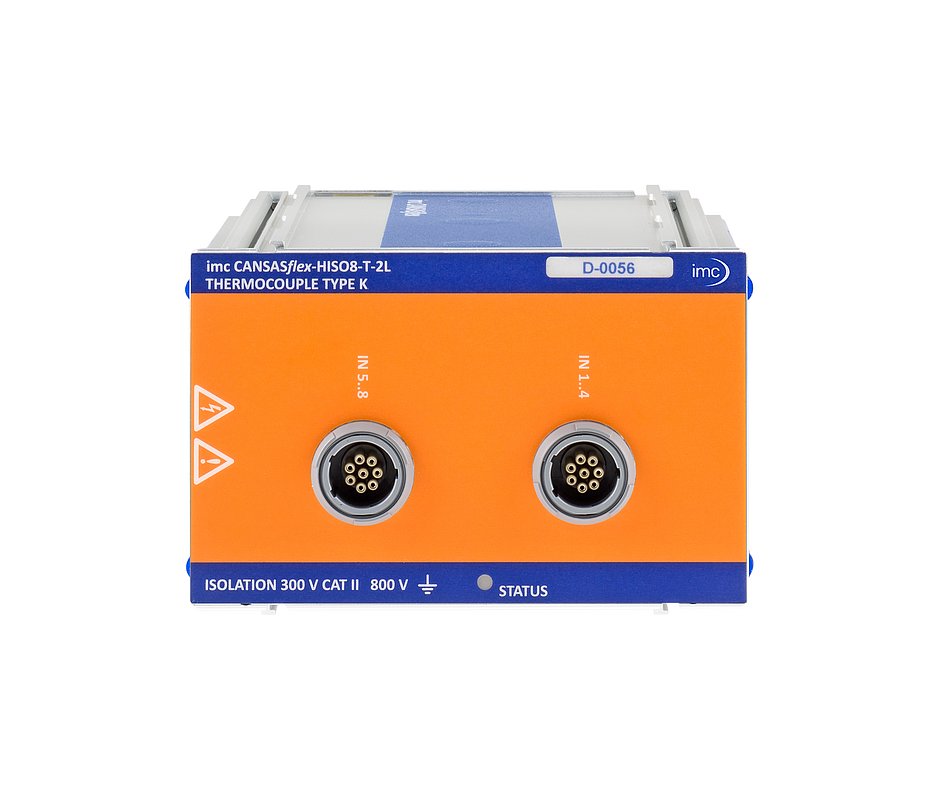

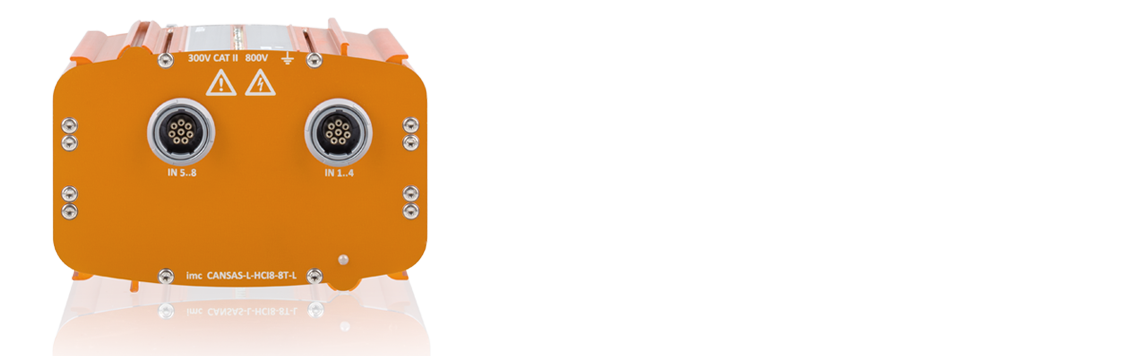

imc CANSASflex-HISO8-T
高压隔离CAN 模块,可在800V测量热电偶
imc CANSASflex-HISO8-T 高压隔离测量模块,8路热电偶(K型)通道,可对安装在800V共模电压高压组件上的热电偶进行安全、精确地测量。适合的应用领域: 电动汽车测试
产品特点:
- 高共模电压下,提供每通道隔离温度测量(K型热电偶)
- 隔离: 800 V, 300 V CAT II (根据安全标准 EN 61010)
- 连接器类型:耐高压特殊连接器 (LEMO)
- 2x TE-通用插头 (LEMO.2P 8-针) 或
- 8x TE-通用插头 (LEMO.2P 2-针) 或
- 通道内部提供冷端补偿
典型应用
- 对混合动力和电动汽车的高压组件(例如: 电池, 燃料电池和供电系统) 进行温度测量
- 必须确保人员安全的环境

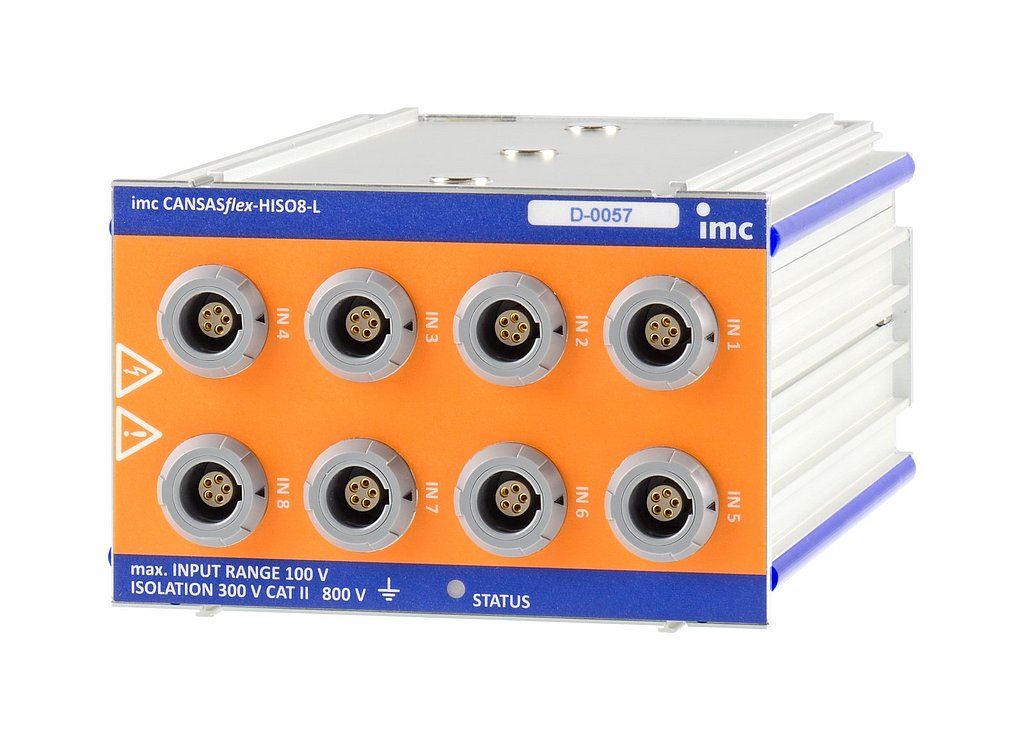

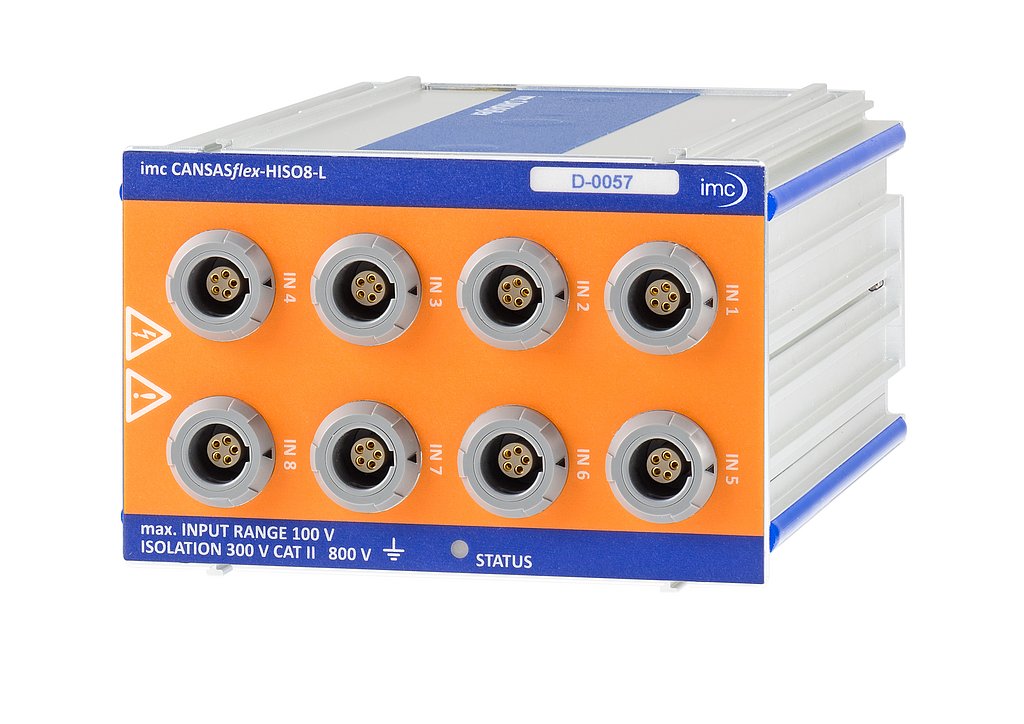

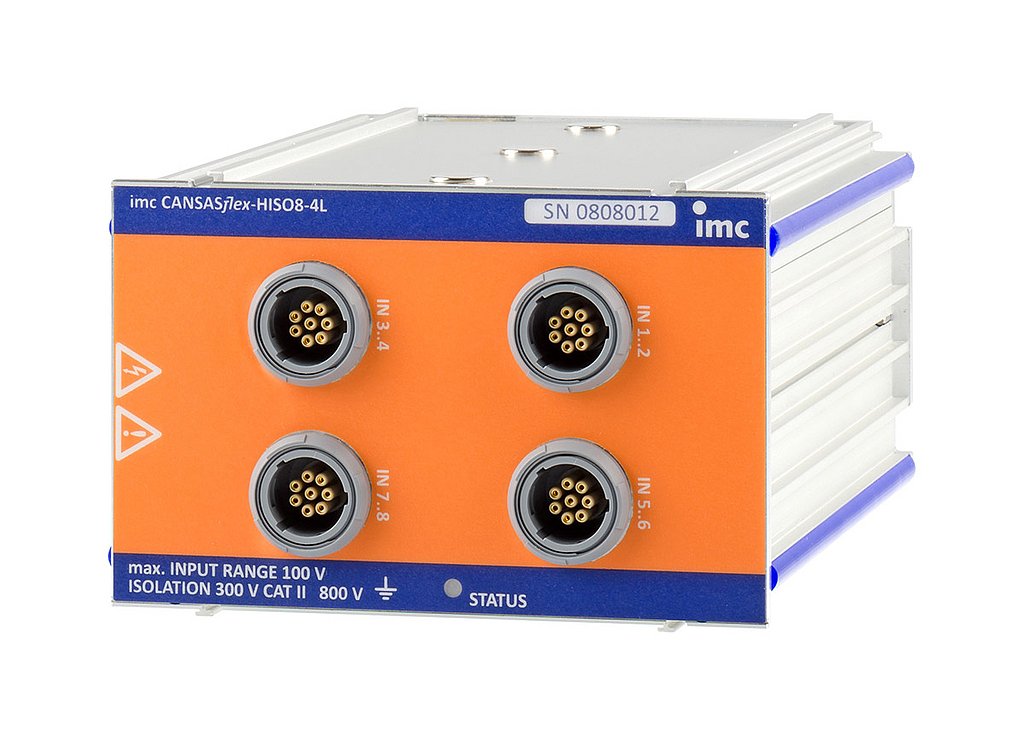

imc CANSASflex-HISO8-L
Hochisolierende CAN-Messmodule zur Messung von PT100/1000 und Kleinspannungen auf bis zu 800 V Niveau
Das HV-Messmodul imc CANSASflex-HISO8-L erlaubt die sichere und präzise Messung von acht Widerstandsthermometern (PT100/PT1000) und Kleinspannungen (±20 mV bis ±100 V) wie etwa von Strommess-Shunts im HV-Umfeld. Es ist insbesondere für Anwendungen im Bereich E-Mobility prädestiniert.
Besonderheiten
- 8 galvanisch isolierte Eingänge
- Messung von PT100/1000-Widerstandssensoren oder Kleinspannungen bis 100 V
- Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm EN 61010)
- Anschlussvarianten:
- Vier Redel-Sammelstecker (LEMO.2P 8-polig) für je 2 Kanäle
- Acht Redel-Einzelstecker (LEMO.1P 5-polig)
Typische Anwendungen
- Temperatur- und Spannungsmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batteriezellen, Brennstoffzellen und Versorgungskreise.
- Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

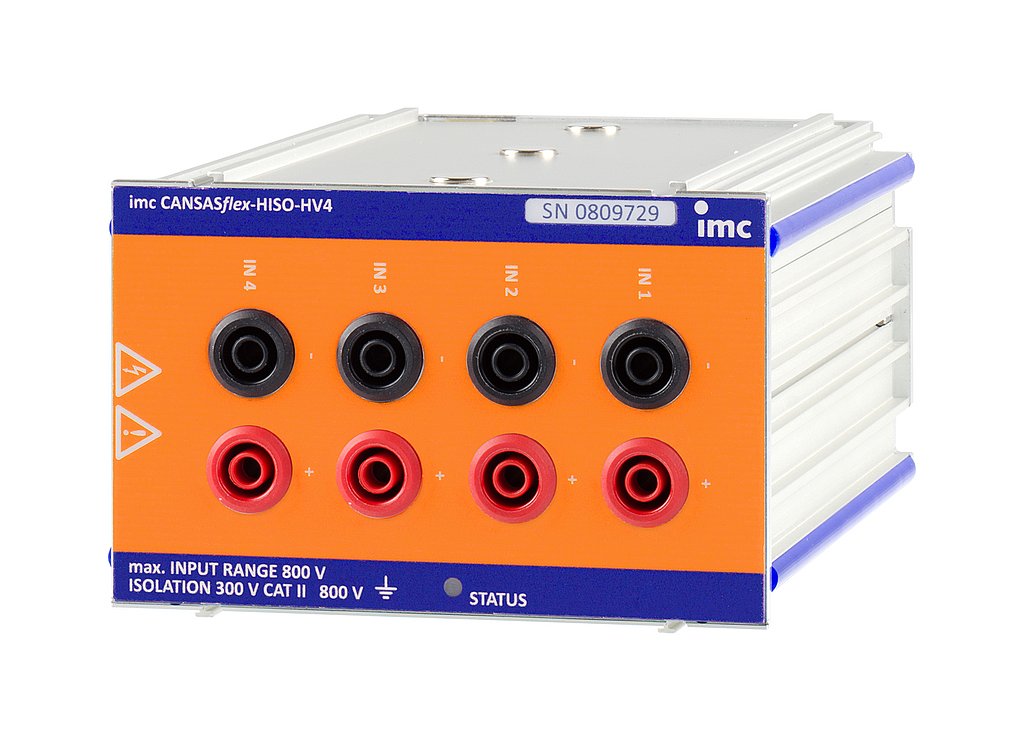

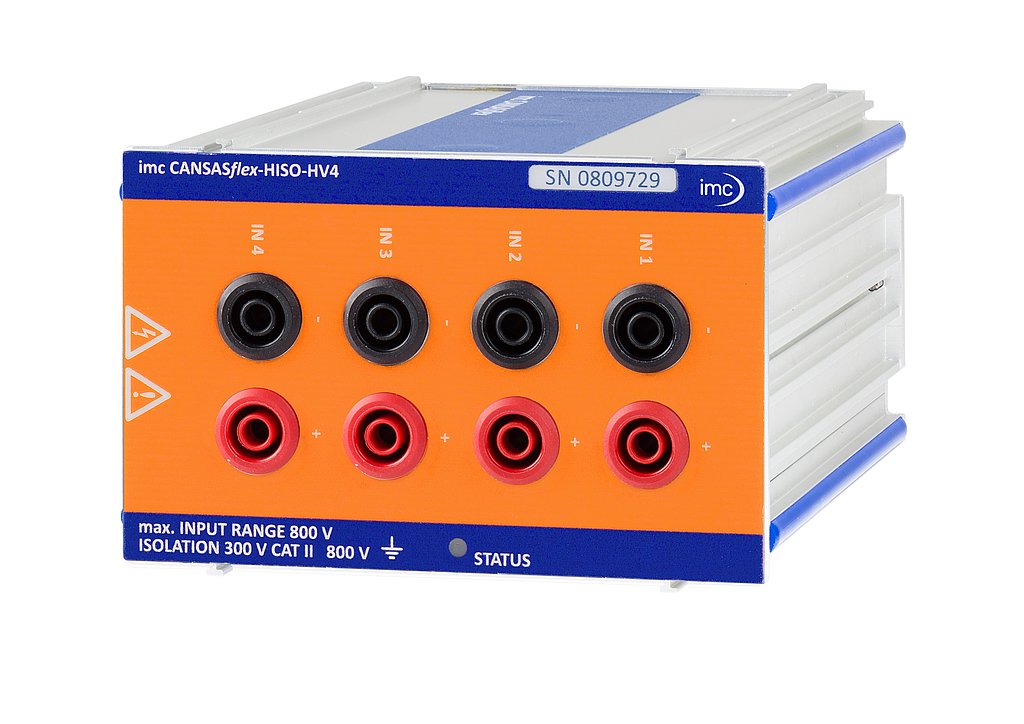

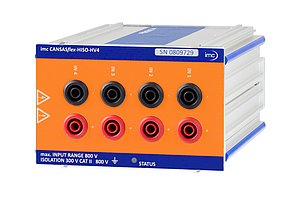

imc CANSASflex-HISO-HV4
4-kanaliger HV-Messverstärker zum Erfassen hoher Spannungen bis 800 V
Das CAN-basierte HV-Messmodul imc CANSASflex-HISO-HV4 bietet vier isolierte Eingänge zum Messen hoher Differenzspannungen bis 800 V. Damit können beispielsweise HV-Spannungen entlang des elektrischen Antriebsstrangs erfasst werden, etwa an Batterie, Ladewandlern, Aggregaten und Verteilern.
Besonderheiten:
- Kanalweise galvanisch getrennte Eingänge
- Hochvolt-Isolation: Kanal/Kanal, Kanal/Gehäuse, Kanal/CAN und Versorgung
- Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm DIN EN 61010)
Typische Anwendungen:
- Spannungsmessung und Tests an Komponenten des Hochvolt-Bordnetzes von Elektro- und Hybridfahrzeugen
- HV-Batterien, Bordspannungen, Zwischenkreise, Ladewandler, Aggregate
- Evaluierung von Energieflüssen, Leistungsbilanzen und Wirkungsgraden
- Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

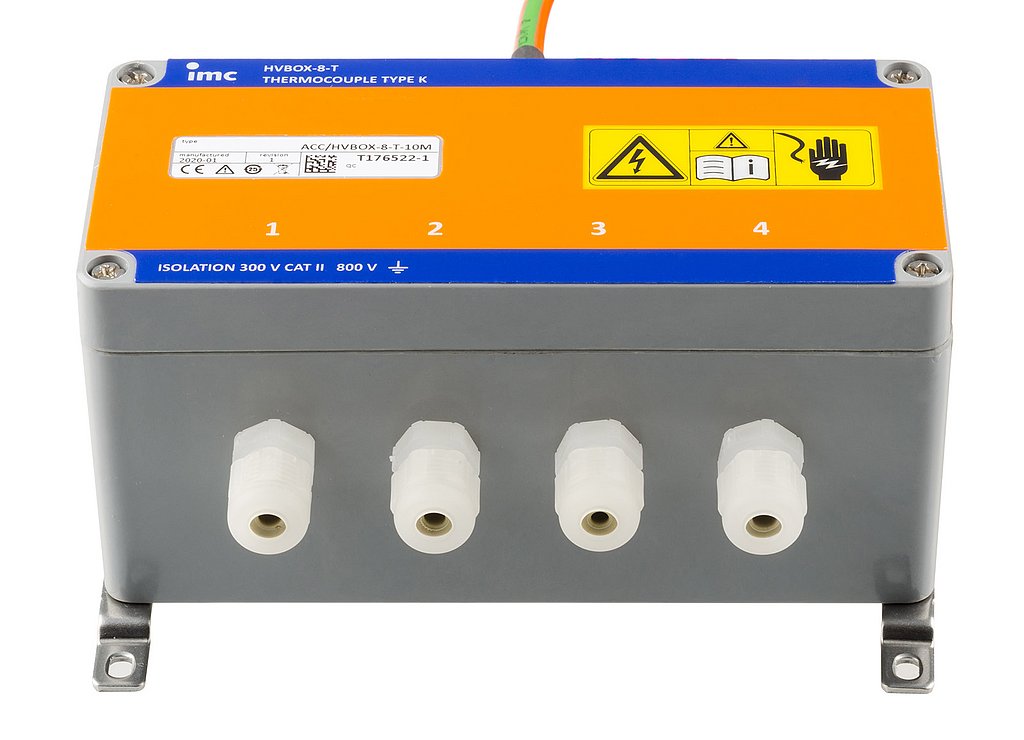

Anschlussboxen für Hochvoltmodule
Die HV-Anschlussbox (HVBOX) dient als flexible Sicherheits-Übergabeschnittstelle zwischen Messstelle und Messtechnik. So können Sensoren und Prüflingsinstrumentierungen, die bisher nicht HV-sicher ausgelegt waren, an die HVBOX angeschlossen werden und damit auf eine voll HV-spezifizierte Anschlusstechnik überführt werden.
Besonderheiten:
- isolierte Schraubklemmen in einer Kunststoffbox
- Sensorkabel-Einführungen via PG-Verschraubungen
- mit 10 m Spezial HV-Kabel auf LEMO.2P (Redel) zum Anschluss an imc HISO-Messmodule
- dient als flexible Sicherheits-Übergabeschnittstelle zu beliebigen Anschlussleitungen des Anwenders
- klare Trennung zwischen voll spezifiziertem HV-sicherem Messmodul und HV-sicherem Anschlussstecker-System einerseits, sowie Kunden- und prüflingsspezifischen Kabeln und Sensoren andererseits

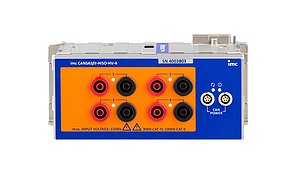

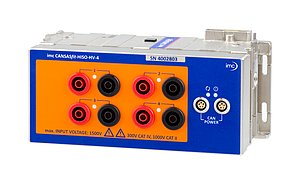

imc CANSASfit HISO-HV-4
高绝缘4通道高压CAN测量模块
基于CAN总线的测量模块imc CANSASfit HISO-HV-4,可检测高达1500 V的电压。
产品特色
- 产品测量范围+/-1500 V
- 高度绝缘,用于测量类别1000 V II类
- 测试电压:5.4 kV ACrms
- 逐通道隔离测量输入、单个滤波器和ADC
- 400 Hz带宽,最大1000 Sps/信道采样率,或CAN输出速率
- 24位数字化,可选择CAN输出格式(16位或32位)
- 可与所有imc CANSASfit模块相连(机械和电气连接)
典型应用
- 电动汽车领域测试
- 电池模块测试和“全堆”高压汽车电池、高压中间电路("直流链路")等
- 即使发生故障,也可保证人身操作安全

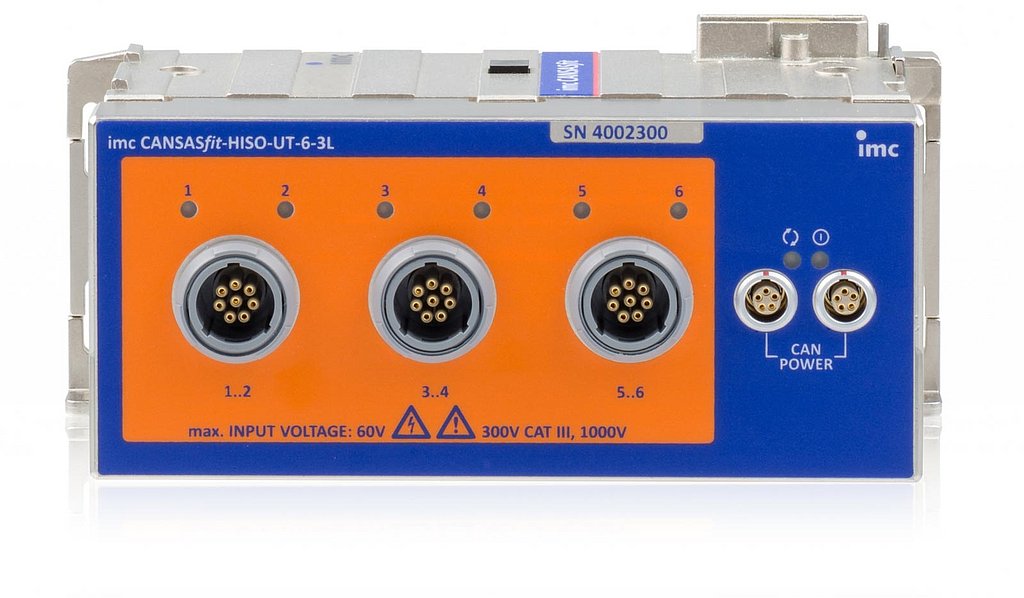

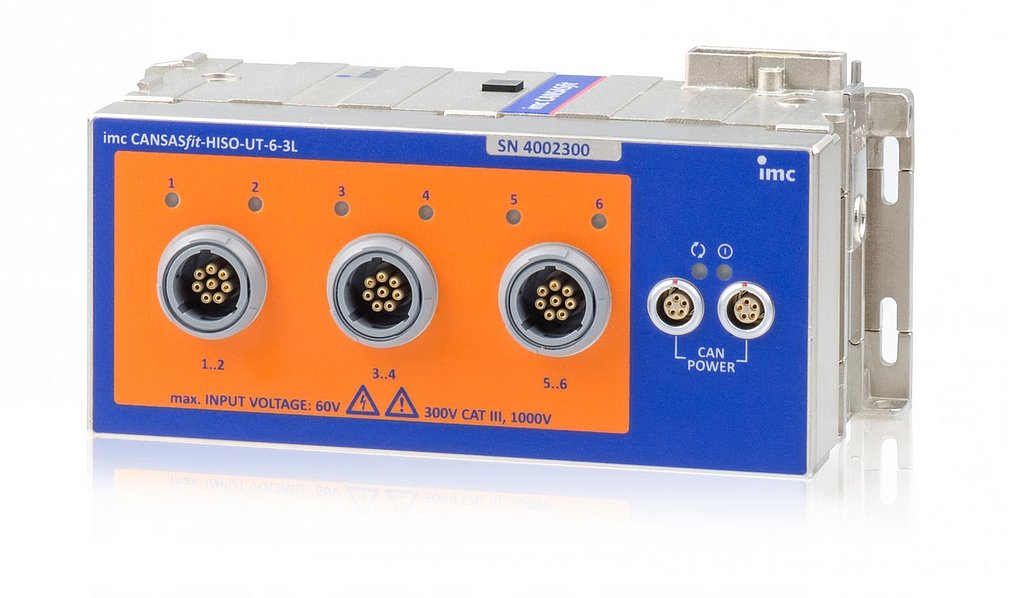

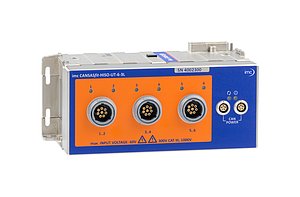

imc CANSASfit-HISO-UT-6-3L
用于电压、温度(RTD)和电阻(NTC)的高隔离6通道CAN测量模块
HISO-UT-6型号允许在6个通道上测量高达1000 V高压电位下的低电压和温度传感器:
- 电压(25mV 至 100V)
- 温度(PT100、PT1000)
- 电阻(例如 NTC)
- MEMS加速度计(5V电源)
产品特点
- 绝缘:1000 V(设备安全标准 DIN EN 61010)
- 耐高压连接技术
"3L":3 x LEMO .2P作为集合连接器(每个8 针插头连接2个通道) - 每个通道的传感器电源为 5 V (8 mA),用于运行有源传感器,尤其是 MEMS 加速度传感器
- 逐通道隔离测量输入、独立滤波器和 ADC
- 400 Hz 带宽,最大 1 ksps/通道采样率或 CAN 输出率
- 24位数字化和内部处理
CAN输出格式可选:16位或浮点数(24位尾数) - 可与所有 imc CANSASfit 模块相连(机械和电气连接)
典型应用
- 电动汽车领域的测试
- 电动和混合动力汽车中高压组件的温度测量(尤其是 PT100/PT1000),例如电池、燃料电池和供电电路
- 测量超低电压,例如单个电池单元和电池模块
- HV 级电流感应分流器
- 记录机械负载和振动,如高压电池
- 即使发生故障,也可保证人身安全

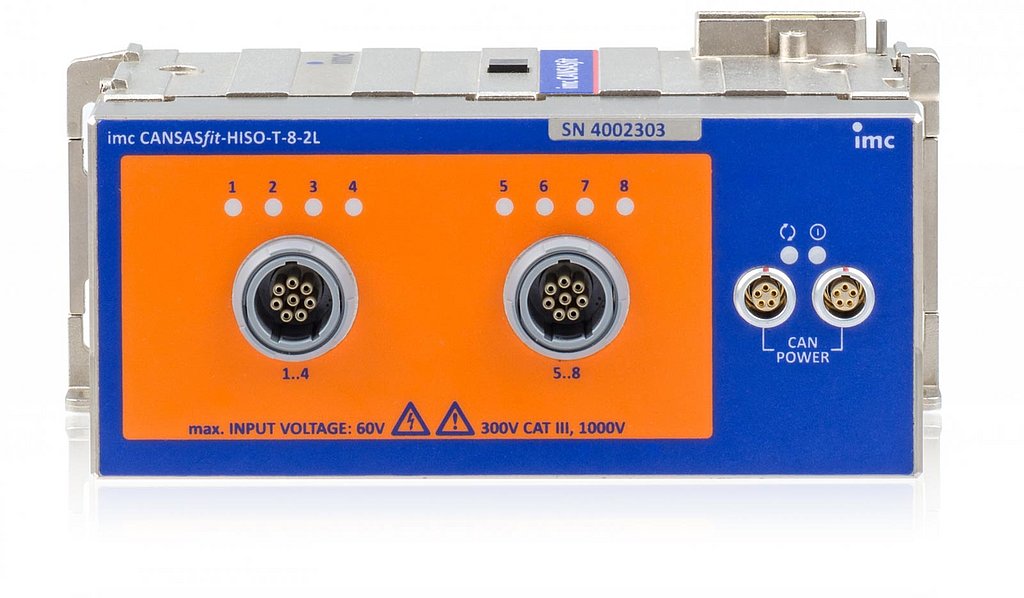

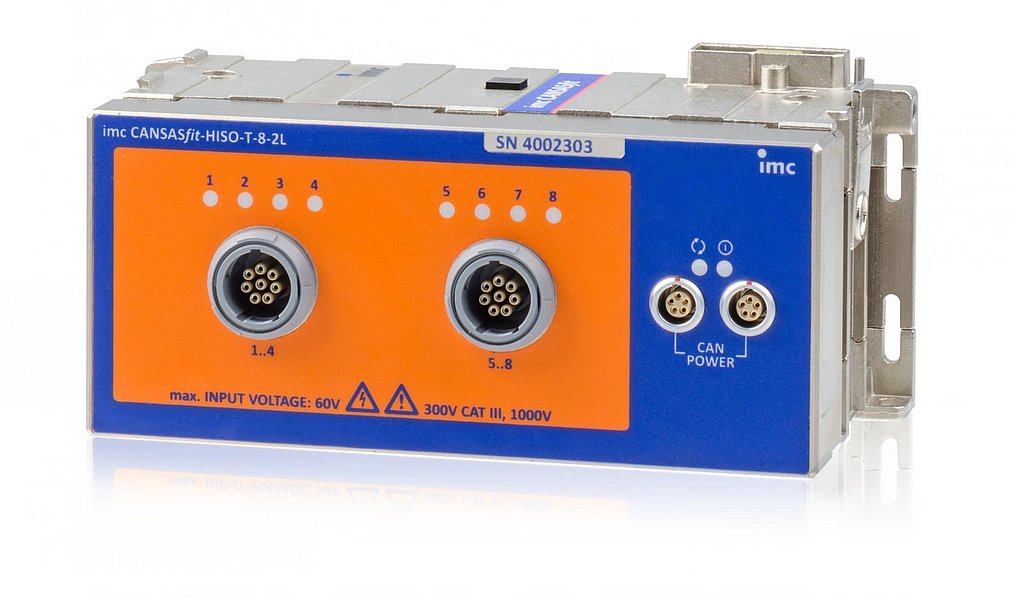

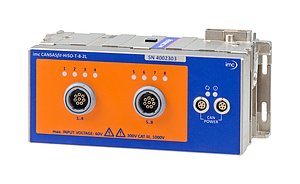

imc CANSASfit-HISO-T-8-2L
适用于热电偶的高绝缘 8 通道 CAN 测量模块
HISO-T-8型号允许使用热电偶(K型)在8个通道上,高达1000 V的高压电位下进行温度测量:
- K型热电偶的温度
产品特色
- 高度绝缘:最高可至1000V(设备安全标准DIN EN 61010)
- 耐高压连接技术
"2L":2 x LEMO.2P作为集合连接器(每个8针插头连接4个通道) - 逐通道隔离测量输入、独立滤波器和 ADC
- 通道特定的内部参考点补偿
- 24位数字化和内部处理
CAN输出格式可选:16位或浮点数(24位尾数) - 可与所有 imc CANSASfit 模块相连(机械和电气连接)
典型应用
- 电动汽车领域的测试
- 电动和混合动力汽车中高压组件的温度测量,例如电池、燃料电池和供电电路
- 即使发生故障,也可保证人身安全
