电池性能试验台

电池测试台实例

新型电池和电池管理系统的开发需要广泛的测试和验证，特别是在特定应用方面。这包括研究不同温度下的充电和放电循环。这些试验在特殊保护的气候室中进行，需要大量的仪器。

测量系统的要求:

为了对电池及其电池进行详细分析，必须在许多地方测量温度和电池电压。100多个测量点在这里并不罕见。由于电池的高共模电平高达800 V，因此需要一种高度隔离的测量技术，以便进行安全测试。

使用的测量技术:

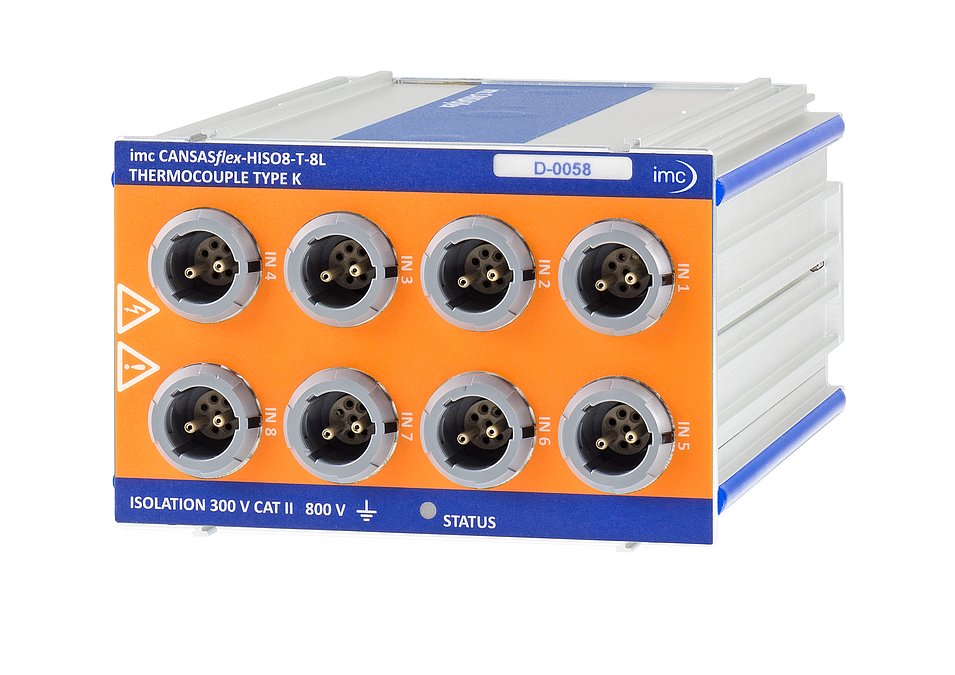

在电池测试台上，使用了20个imc CANSAS-HISO8 CAN测量模块。每个模块提供8个高度隔离的输入，用于在高达800 V的电压水平下测量电池电压或温度（热电偶和PT100）。总之，最多可以同时测量80个电池电压和80个温度。

高度隔离和安全:

800 V CAT I和300 V CAT II的高隔离强度确保了安全测量（EN 61010）。

自动化系统集成:

imc测量模块支持CANopen协议，特别是无忧集成到自动化环境中。

冗余监控:

作为额外的安全措施，使用了imc BUSDAQ-X数据记录器，该记录器还监控和存储来自imc CANSAS模块的所有测量数据。数据记录器接管了以下功能：

• 热电偶传感器的损坏检测
• 根据最小值和最大值监测测量值（比较操作）
• 通过监测上升/下降来监测不真实的测量值变化（差异：上升/下降速度过高的结果）
• 监测测量值是否不再变化（差异：长期平均值和短期平均值等于零）
• 断电
• 终止测试
• 环形缓冲区中的备份
• 可能停用试验台组件
