imc EV电功率测量解决方案

车辆能量流测试中，电功率测试是其中重要的一部分。各主机厂或检测机构，采用对电机、逆变器、转换器、电池等测量其电压、电流，进而计算其电功率。



imc电功率测量系统由imc ARGUSfit baseunit+CANFT-HV4 +CANFT-UTI6，以及电流传感器(如Shunt、电流钳等 )组成。其中，imc CANSASfit HISO-HV4可测量高达1500V电压，UTI-6模块可连接电流传感器测量电流，imc ARGUSfit baseunit进行实时电功率的计算。

了解更多

下载宣传册

下载技术资料表

产品报价

特点：​

模块体积小巧，重量轻，携带方便。CANFT模块可与ARGUSfit Base Unit直接扣合使用，无需外接线缆。​

​

独特之处：​

CANFT-UTI6还可测量低电压（<=60V）、RTD温度、电阻等信号。ARGUSfit Base Unit可扩展其他模拟、数字、总线等测量模块，实现多信号同步测量，Online FAMOS实现了信号的实时计算分析。



针对该系统应用需要了解的问题

-测量位置：电压信号如何接入？​

-电流传感器类型：有源/无源？供电电压、功耗？

​-电压和电流信号的带宽：采样频率、模块信号输入带宽是否满足？​

-车载测试和试验台均可使用​：与能量流测量相关的应用​

-是否同时测量其他传感器信号:扩展其他模拟、数字、总线测量模块

询价

可扩展DAQ系统的模块化基本单元

imc ARGUSfit Base Unit

  • 系统总采样频率:5 MHZ
  • 连接方式:RJ45，内置WLAN可选
  • 通讯协议:EthernetTCP/P，支持100M/1000M 数据传输
  • 机载存储:MicroSD

了解更多

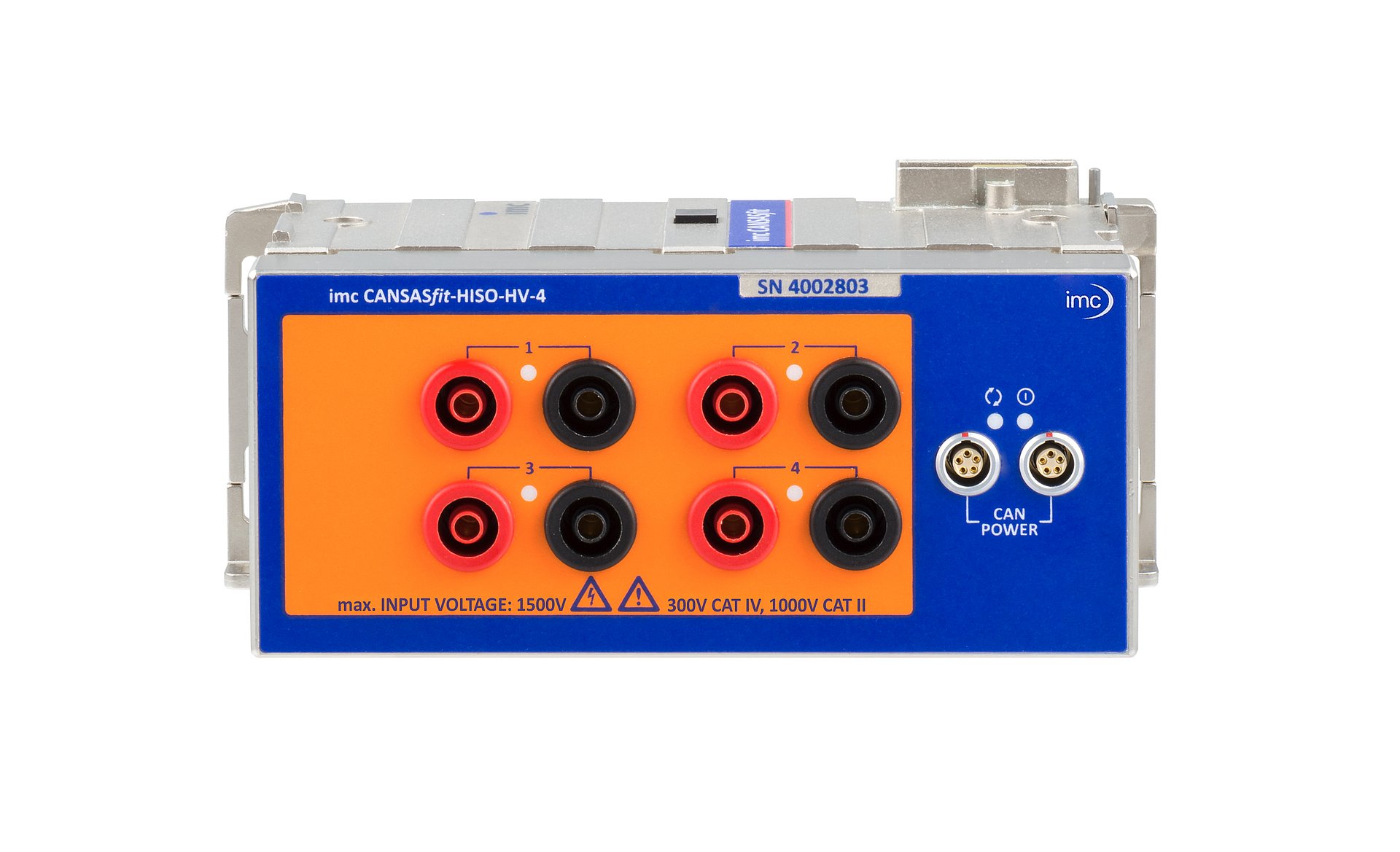

800 V 高压隔离测量模块

imc CANSASfit-HISO-HV4

  • 信号输入:4通道，差分模拟
  • 测量范围:±1500 V
  • 采样频率:<=1kHZ
  • 输入带宽:400 HZ

了解更多

6通道CAN输出测量模块

imc CANSASfit-UTI-6

  • 信号输入:(6通道，差分模拟
  • 测量模式:电压、电流、电阻、温度(PT100.PT1000)
  • 采样频率:<=1kHz
  • 输入带宽:400 HZ

了解更多

快速数据分析软件

imc FAMOS

  • 种类丰富的数据显示
  • 丰富的分析功能
  • 测试报告直接PDF导出
  • 64位技术，快速处理海量数据
  • 已发布2024最新版

了解更多
