LV标准自动测试（根据LV124、LV123、LV148进行认证测量）

测试电动车辆部件是否符合车载供电系统标准

imc E-mobility测试解决方案，面对的是车辆制造商以及电子和机电组件供应商，其电子部件和车辆电气系统的交互复杂性大大增加，因此对质量要求很高。满足国际标准和制造商特定的试验法规，如LV 124中所述的试验，是开发新车辆部件的基本部分。这些测试标准，根据车辆电气系统预定义了测试信号和包络线。

imc与BOLAB Systems公司合作，根据LV 124、LV 123和许多其他标准，提供测试车载供电系统一致性的解决方案。BOLAB Systems是测试信号发生器和四象限功率放大器的专家。

   咨询项目，请联系我们

LV 标准自动测试

根据一系列测试标准，imc为各种车辆部件提供交钥匙、全自动电气测试台解决方案。

测试对象

  • ECUs
  • 直流 / 直流 转换器
  • 交直流充电元件
  • 连接器和电缆
  • 电池组
  • 逆变器
  • 电动马达 / 动力传动系
  • 空调压缩机等装置





大量已实施的测试标准由奥迪、宝马、大众、保时捷和许多其他知名制造商的技术员工编写，并根据制造商的具体测试要求进行了扩展。



除LV标准测量外，imc的空调压缩机开发测试台还可以执行电机测试以支持开发，如反电动势或特性曲线测量。所有测试都完全集成，并与imc STUDIO一起执行。

[Translate to Chinese (Simplified):] [Translate to English (Int.):] LV-Prüfstand für ekmv-Einheiten unter Klimabedingungen



气候条件下ECC装置的低压试验台





RT ECC单元的低压试验台



低压车载供电系统12V或48V的测试标准

  • LV 124 | LV 148 | VDA 320
  • BMW GS 95024 | BMW GS 95026
  • Mercedes MBN LV 124-1 | Mercedes MBN LV 148
  • Volkswagen VW 80000
  • JLR | PPE | GMW ...

高压电压水平下的试验标准

  •  LV 123
  • 德国大众 VW 80300 ...

imc系统优势

  • 在不进行复杂修改的情况下对各种被测对象进行测试
  • LV124/LV148/LV123具有统一的系统体系结构—节省大量成本
  • 快速精确的上升/下降时间（约1.5µs）
  • 整个系统通过可追溯性进行校准
  • 模块化结构允许集成任何电源-在使用现有组件（如电源装置）时，可节省成本并具有灵活性

单个系统设计

  • 根据客户要求实施和功能
  • 符合CE标准和安全概念（如需要）的测试设施
  • 测试对象的客户特定连接技术
  • 灵活的模块化电气结构
  • 现有服务组件的集成
  • 结果数据库（可选）

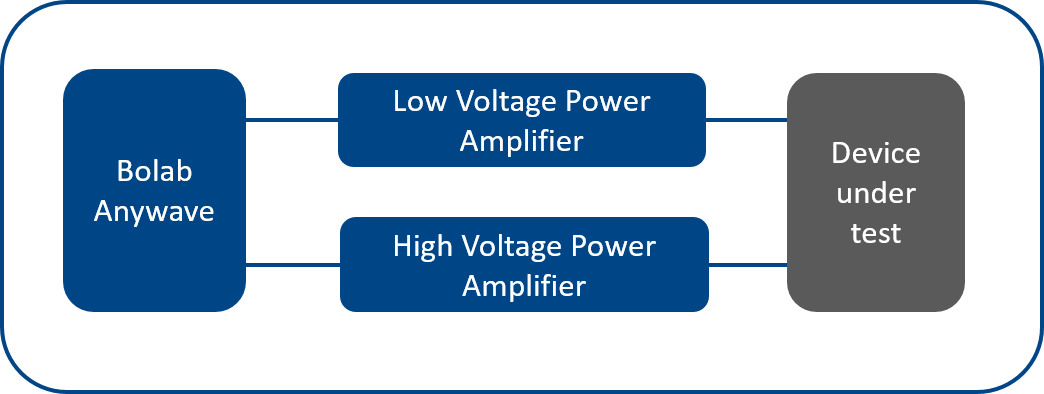

BOLAB AnyWave控制单元通过模拟接口操作所有类型的电源以及四象限放大器。它有两个模拟输出，向不同的电源或四象限放大器同步提供两个波形。由于内部存储，几乎可以模拟无限长的信号剖面。与具有函数生成器(速度有限，存储能力有限)的解决方案相比，这具有明显的优势！

BOLAB功率放大器是模块化的级联四象限放大器系统。系统概念可以在同一个解决方案中检查车载供电系统侧和高压侧的数据。



电源或四象限放大器系统可在500 W和18 kW之间级联，具有以下特性：

  • DC-200 kHz带宽（高达MHz的小信号带宽）
  • 输出电压 ± 100 Vpk
  • 上升 / 下降时间 100 V / µs
  • USB 接口
  • 模拟控制输入±10 V，用于控制电压和电流
  • 可通过主从模式进行模块化扩展  • 两个或多个设备的并联和串联连接



从根本上说，我们支持所有电源，无论制造商如何，并将所需的电源组件集成到您的解决方案中。模拟控制是先决条件，我们已经用Delta、Regatron、Heinzinger、EA等公司的许多款电源来搭建测试系统。



从高压到电桥和应变计放大器， imc为所有电气和物理量提供适当的测量技术。

  • 测量范围为5 mV至1000 V
  • 每个通道高达4 MHz，24位数字化
  • 通过单独隔离、过滤和数字化测量通道实现最高精度
  • 高压区被测对象的光纤测量技术（人员保护和无干扰测量）
  • ECU控制装置的接口 (CAN / CAN-FD / LIN / FLEX-RAY / XCPoC & XCPoEtherNet)
  • 系统内Restbus仿真

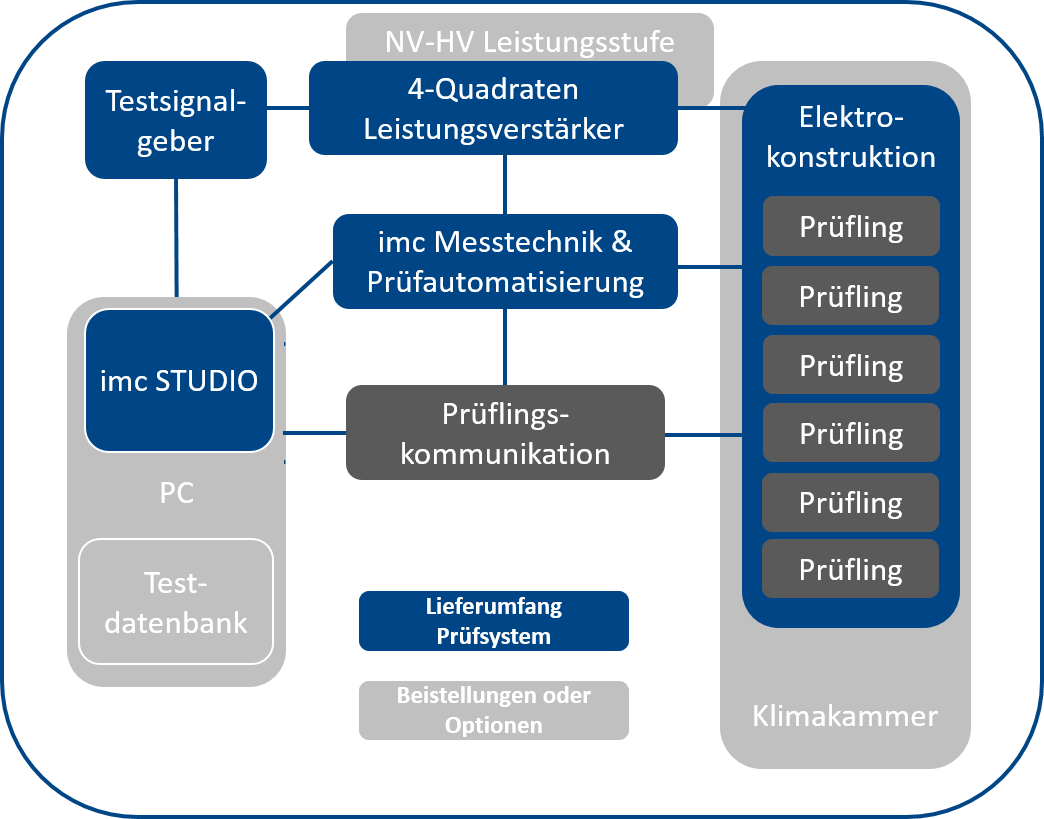

System topology of the imc test bench solution

imc offers turnkey test automation for controlling test sequences and test standards. The imc system offers a modular structure, expansion options and the flexible use of various power output levels and measurement technology. Fully automatic test sequences based on partial tests with flexible test parameters increase your productivity and avoid operating errors. The direct generation of results (test report) and structured data storage make working with the system simple. At the end of the test, the refined evaluation results are made available directly to the end customer.

imc STUDIO Software

imc STUDIO控制和操作整个系统。这是一款用于数据采集、可视化、自动化、试验台操作、自动化和反馈控制的软件。



您的受益，一目了然:

  • 元数据 - 手动输入，自动导入Excel表格或客户特定的数据库接口，用于描述实验的数据
  • 控制用户界面 - 设备的一般配置(例如测量通道...）， 设置数据存储 ...
  • 手动操作 - 设置和手动单独测试
  • 自动模式 - 使用测试协议和所有相关测试数据的结构化数据存储对单个测试进行自动排序
  • 测试序列编辑器 – 自动测试序列的电子表格类型配置，包括部分测试任务或测试步骤
  • 数据可视化 - 测试设备数据以及相关测试步骤和测量数据的显示
  • 评估面板 - 将测试结果可视化为各部分测试数据的自动“绘图”

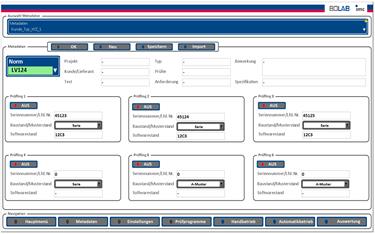

[Translate to Chinese (Simplified):] Selection of test standard and metadata for test objects
[Translate to Chinese (Simplified):] Selection of test standard and metadata for test objects

在imc STUDIO用户界面中，可以主动或被动切换被测试的各个对象，并且管理被测试对象的元数据。

[Translate to Chinese (Simplified):] test pulse monitoring during the tests
[Translate to Chinese (Simplified):] test pulse monitoring during the tests

单个测试类型的参数可以单独调整，也可以从Excel表格中读取。



测试脉冲的清晰监控使操作员更容易控制整个系统。



imc Test&Measurement GmbH是一家可靠的合作伙伴，可根据车辆制造商或原始设备制造商的规范对各种部件进行安全测试。
