    imc CRONOSflex

    Frameless modular data acquisition system

    Get price details
  1. 主页
  2. 产品
  3. 数据采集测试系统
  4. CRFX - 自由组合型
  5. 测量模块

imc CRONOSflex: 输入模块

imc CRONOSflex继承了imc CRONOS系列的特点,支持机械类、电机类、机械电子类各种传感器的直接测量,可采集多路混合信号,包括模拟信号、数字信号、增量编码器信号,或者现场总线信号如CAN-bus、GM LAN、LIN等等,这些工作都可以交给imc CRONOSflex来完成。



模块化测量方式

imc CRONOSflex每通道采样率达100k,现在更支持单台主机2000kSps采样,同时配备了软件控制高精度信号调理器和传感器供电电源。因此,imc CRONOSflex完全可以胜任最严酷的数据采集挑战,并在要求的环境条件下保证最高的采集精度。



imc CRONOSflex使用最具革新的imc 锁扣连接技术,您只需“咔哒”一扣在主机上添加或者拆除模块,就可以瞬间完成模拟输入信号(含信号调理)通道的增减。模块结构坚固,可以被imc STUDIO软件自动识别,这将带来无以伦比的模块灵活性。此外,imc CRONOSflex模块还可以分散布置,通过标准网线与主机或者其他卫星模块相连。

与所有imc数据采集系统的输入部分相同,imc CRONOSflex模块集成了信号调理、模拟信号滤波、高精度24位A/D、DSP。以此为基础,imc提供了多样化的模块可供选择,从通用的8通道模块UNI2-8(CRFX/UNI2-8)到各种专用的特殊测量模块。

Modules

  • 测量模块
  • 电压测量 | 电流测量 | 温度测量
  • 应力应变型
  • 音频 | 振动型
  • DI | DO | AO

测量模块

通用型测量

 UNI2-8UNI4
通道数84
TEDS兼容JaJa
每通道采样率
最大采样率100 kHz100 kHz
最大带宽48 kHz48 kHz
电压测量
通道间隔离 Ja
10 V量程JaJa
50 V / 60 V量程JaJa
800 V量程
1000 V量程
电流测量
20 mA内置分流器JaJa
20 mA外置带分流器的接线盒JaJa
温度测量
热电偶JaJa
PT100JaJa
PT1000 Ja
应力应变测量
全桥JaJa
半桥JaJa
1/4桥JaJa
直流激励JaJa
交流激励(CF)
音频和振动测量
IEPE传感器模式 (ICP-, DeltaTron-, PiezoTron)
ICP接线盒optionaloptional
电荷测量
内置电荷放大器
杂项
传感器供电JaJa
传感器供电(每通道单独) Ja
模块宽度(mm)6243
图例: 基本配置 可选配置

电压测量 | 电流测量 | 温度测量

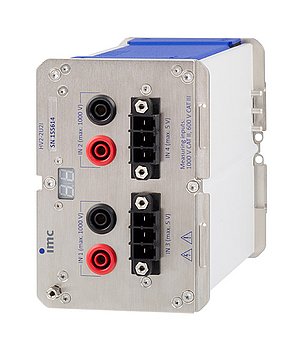

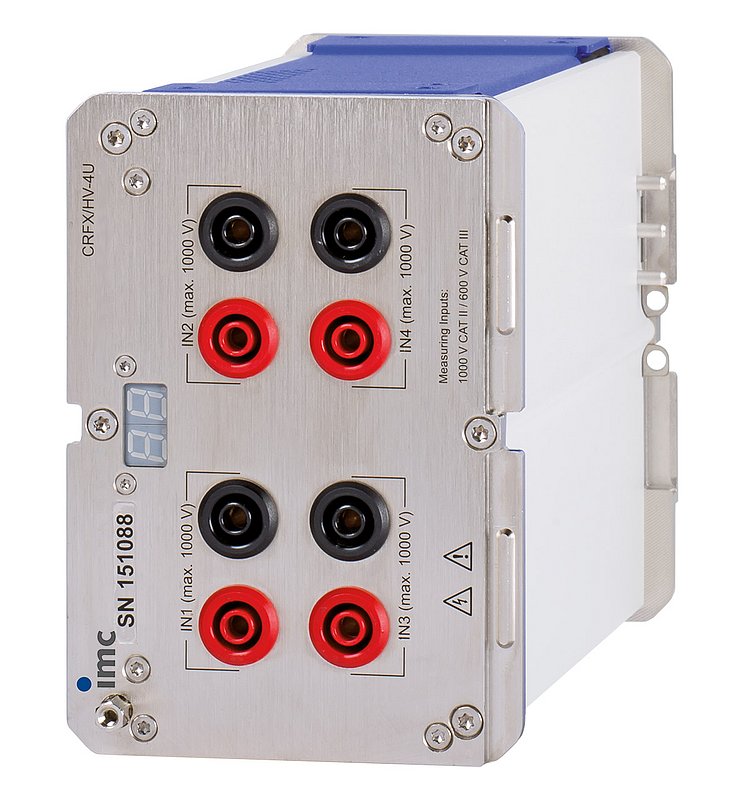

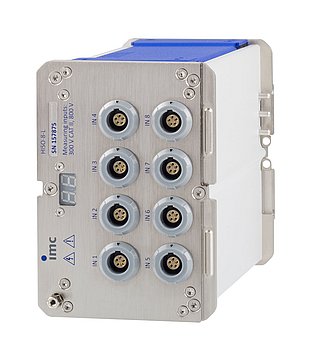

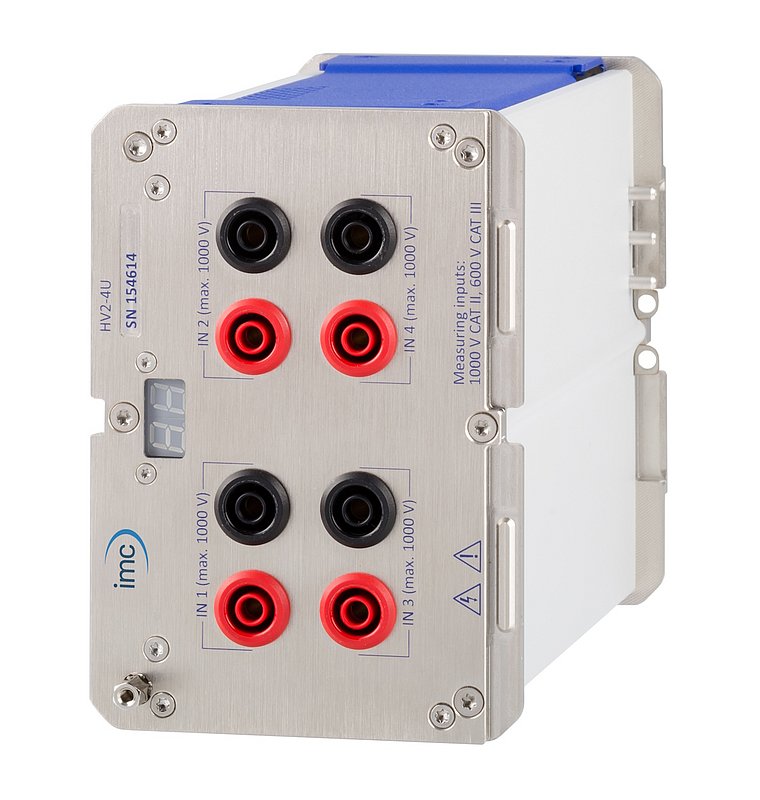

 LV3-8ISO2-8ISOF-8HISO-8HV2-4UHV2-2U2I
通道数888 842+2
TEDS兼容JaJa Jaoptional Ja3
每通道采样率
最大采样率100 kHz100 kHz100 kHz100 kHz100 kHz100 kHz
最大带宽48 kHz11 kHz48 kHz11 kHz48 kHz48 kHz
电压测量
通道间隔离 JaJaJaJaJa
10 V量程JaJaJaJaJaJa
50 V / 60 V量程JaJaJaJaJaJa
800 V量程   JaJaJa
1000 V量程   JaJa
电流测量
20 mA内置分流器   Ja
20 mA外置带分流器的接线盒JaJaJa
温度测量
热电偶 JaJaJa
PT100 JaJaJa
应力应变测量
全桥
半桥
1/4桥
直流激励
交流激励(CF)
音频和振动测量
IEPE传感器模式 (ICP-, DeltaTron-, PiezoTron)
ICP接线盒optionaloptional optional
电荷测量
内置电荷放大器
杂项
传感器供电optionaloptional
传感器供电(每通道单独)
模块宽度(mm)434343828282
图例: 基本配置 可选配置

应力应变型

 DCB2-8
DCBC2-8B-8
BC-8BR2-4
通道数8  88 8  4
TEDS兼容 Ja  Ja  Ja
每通道采样率
最大采样率100 kHz100 kHz100 kHz100 kHz100 kHz
最大带宽5 kHz5 kHz48 kHz48 kHz14 kHz
电压测量
通道间隔离
10 V量程JaJaJaJaJa
50 V / 60 V量程     Ja
800 V量程
1000 V量程
电流测量
20 mA内置分流器JaJaJaJa
20 mA外置带分流器的接线盒JaJaJa JaJa
温度测量
热电偶
PT100
应力应变测量
全桥JaJaJaJaJa
半桥JaJaJaJaJa
1/4桥JaJaJaJaJa
直流激励JaJaJaJaJa
交流激励(CF)    Ja
音频和振动测量
IEPE传感器模式 (ICP-, DeltaTron-, PiezoTron)
über ICP-Steckeroptional optional optional
电荷测量
内置电荷放大器
杂项
传感器供电JaJaJaJaJa
传感器供电(每通道单独)
模块宽度(mm)6243624343
图例: 基本配置 可选配置

音频 | 振动型

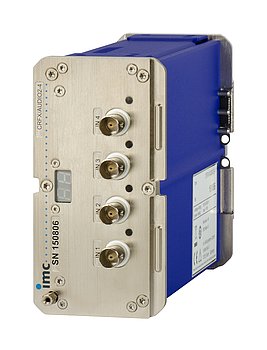

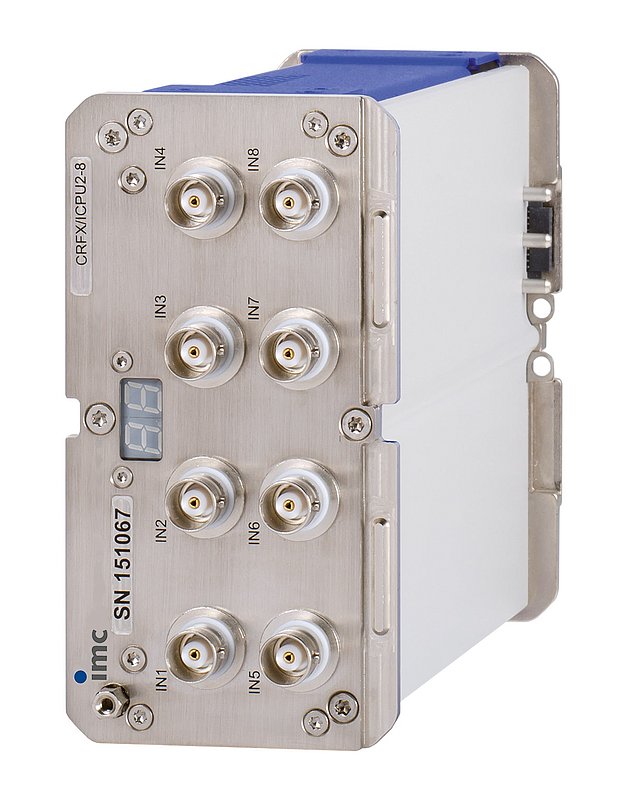

 ICPU2-8AUDIO2-4AUDIO2-4-MIC
通道数844
TEDS兼容JaJaJa
每通道采样率
最大采样率100 kHz100 kHz100 kHz
最大带宽48 kHz48 kHz48 kHz
电压测量
通道间隔离 JaJa
10 V量程JaJaJa
50 V / 60 V量程JaJaJa
800 V量程
1000 V量程
电流测量
20 mA内置分流器
20 mA外置带分流器的接线盒
温度测量
热电偶
PT100
应力应变测量
全桥
半桥
1/4桥
直流激励
交流激励(CF)
音频和振动测量
IEPE传感器模式 (ICP-, DeltaTron-, PiezoTron)JaJaJa
ICP接线盒
电荷测量
内置电荷放大器
杂项
传感器供电  Ja
传感器供电(每通道单独)
模块宽度(mm)626262
图例: 基本配置 可选配置

DI | DO | AO

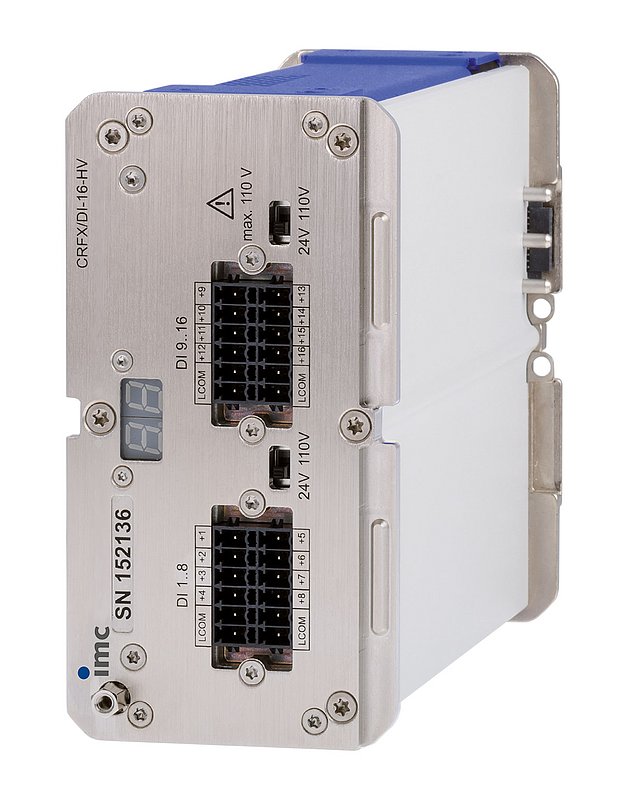

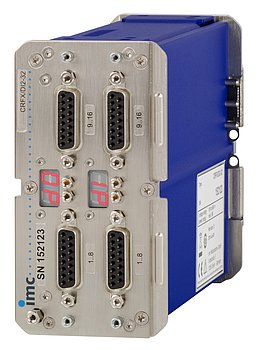

 DI16-DO8-ENC4DI8-DO8-ENC4-DAC4HRENC-4FRQ2-4DI2-16DI2-32DI-16-HV (110V)DO-16-HCDO-32-HCDI2-16-DO-16-HCDO-16-HC-DAC-8DAC-8
Module type
Integrated intothe base unitJaJa
flex-Module  JaJaJaJaJaJaJaJaJaJa
Digital Inputs/Outputs
Input Bits168  163216  16
High Voltage      Ja
Output Bits88     16321616
High Current       JaJaJaJa
Analog Outputs
Analog Outputs 4        88
Incremental Encoder
Inputs4444
Quadrature Mode224
Counter Frequency32 MHz32 MHz256 MHz256 MHz
Analog sin/cos Mode  Ja
Size
Width+40 mm+ 40 mm1112112221
图例: 基本配置 可选配置

Sensor Systems

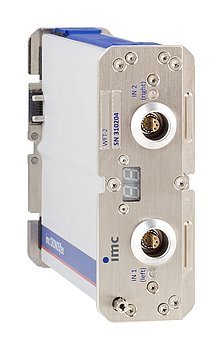

WFT-2

Interface module for two caemax WFT wheel force transducers

The WFT-2 is an imc CRONOSflex module for acquiring sensor data from two WFT-Cx wheel force transducers. The caemax WFTs are high-precision sensor systems which are used in vehicle development in order to record forces and torques acting on the wheels. These measurement results are usually used as the basis for simulation, design verification and load profiles for test rig systems.

Highlights:

  • Power supply for the WFT sensor system
  • Robust, digital data interface, highly immune to interference with exact synchronization of the WFT sensor system
  • All resulting measurement channels (forces and torques in x, y, z) are available as standard measurement channels in the CRFX system.
  • Full support of configuration, calibration and zeroing by imc STUDIO software
  • Up to six wheel force transducers (three WFT-2 modules) can be operated in one imc CRONOSflex system, so that all conceivable applications on vehicles with up to three axles can be covered
  • Compact, integrated and comprehensive solution based on imc CRONOSflex - no additional equipment or software required
  • Technical Data Sheet CRFX/WFT-2

Alle Messmodule

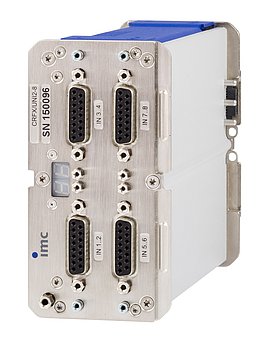

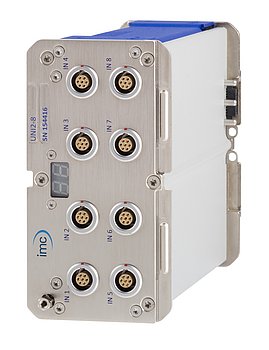

CRFX/UNI2-8

8通道通用输入模块

 UNI2-8模块内建通用型测量放大器,其8路差分模拟输入通道,可测量:

  • 电压或电流 (20mA)
  • 温度 (热电偶或PT100)
  • 电桥或应变片(1/4桥、半桥或全桥)
  • IEPE/ICP 传感器 (有配套 DSUB接线盒可选)

极大方便外接传感器或桥路测量,内置传感器供电,2.5V至24V多档位软件可调

特点:

  • 一款信号调理放大器适用各种物理量
  • 高带宽48kHz
  • 电压量程(±5 mV 至 ±50 V)
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 图形化的配置向导,便于应变片桥接设定
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 最大限度满足不断变化的测量或传感器需要。

  • Technical Data Sheet UNI2-8 for imc CRONOSflex (CRFX/UNI2-8)

UNI2-8

8通道通用输入模块

 UNI2-8模块内建通用型测量放大器,其8路差分模拟输入通道,可测量:

  • 电压或电流 (20mA)
  • 温度 (热电偶或PT100)
  • 电桥或应变片(1/4桥、半桥或全桥)
  • IEPE/ICP 传感器 (有配套 DSUB接线盒可选)

极大方便外接传感器或桥路测量,内置传感器供电,2.5V至24V多档位软件可调

特点:

  • 一款信号调理放大器适用各种物理量
  • 高带宽48kHz
  • 电压量程(±5 mV 至 ±50 V)
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 图形化的配置向导,便于应变片桥接设定
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 最大限度满足不断变化的测量或传感器需要。

返回

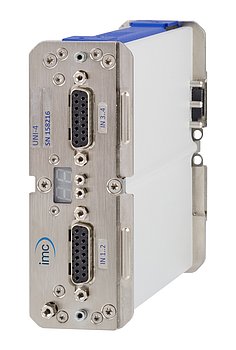

imc CRONOSflex Messmodul UNI-4

4通道隔离通用模块

 UNI2-4模块内建通用型测量放大器,性价比高,其4路差分模拟输入通道,可测量:

  • 电压或电流(隔离输入)
  • 温度 (热电偶,隔离输入)
  • PT100, PT1000
  • 电桥或应变片(1/4桥、半桥或全桥)
  • IEPE/ICP 传感器 (有配套 DSUB接线盒可选)

当使用模块给外部传感器或阻性电桥供电时,可在软件中选择传感器的供电电压(0.25V~24V/非隔离),且每通道可单独设置。

在电压、电流和热电偶测量时,模块的每个通道都可单独电气隔离。独立A/ D,各通道量程和滤波方式均独立可调(如抗混滤波器)。

 特点:

  • 可测量电压、电流、热电偶,通道间电气隔离
  • 外接传感器和桥路供电,每通道单独设置
  • 支持铂热电阻PT100和PT1000
  • 高带宽48kHz
  • 内置平衡电阻软件切换(1/4桥可选120Ω,350Ω或1 kΩ)
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 最大限度满足不断变化的测量或传感器需要,包括各通道传感器供电独立可调。

  • Technical Data Sheet UNI-4 for imc CRONOSflex (CRFX/UNI-4)

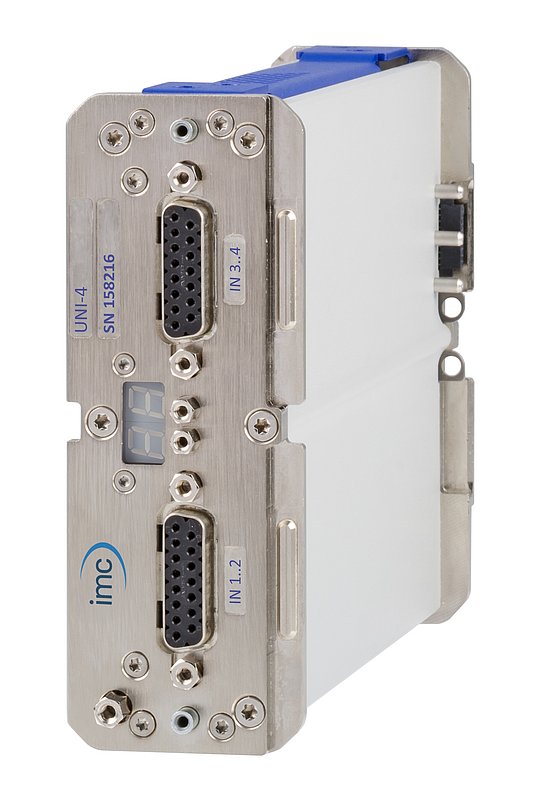

UNI-4

4通道隔离通用模块

 UNI2-4模块内建通用型测量放大器,性价比高,其4路差分模拟输入通道,可测量:

  • 电压或电流(隔离输入)
  • 温度 (热电偶,隔离输入)
  • PT100, PT1000
  • 电桥或应变片(1/4桥、半桥或全桥)
  • IEPE/ICP 传感器 (有配套 DSUB接线盒可选)

当使用模块给外部传感器或阻性电桥供电时,可在软件中选择传感器的供电电压(0.25V~24V/非隔离),且每通道可单独设置。

在电压、电流和热电偶测量时,模块的每个通道都可单独电气隔离。独立A/ D,各通道量程和滤波方式均独立可调(如抗混滤波器)。

 特点:

  • 可测量电压、电流、热电偶,通道间电气隔离
  • 外接传感器和桥路供电,每通道单独设置
  • 支持铂热电阻PT100和PT1000
  • 高带宽48kHz
  • 内置平衡电阻软件切换(1/4桥可选120Ω,350Ω或1 kΩ)
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 最大限度满足不断变化的测量或传感器需要,包括各通道传感器供电独立可调。

back to chart


imc CRONOSflex LV3-8

8通道高分辨率电压/电流测量模块

LV3-8 差分测量模块,其8路通道可测量:



  • 电压或电流 (20mA)
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)

特点:



  • 高分辨率的电压/电流测量
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 高带宽48kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用 :适合高带宽下电压和20mA 过程参数的测量。

  • Technical Data Sheet LV3-8 for imc CRONOSflex (CRFX/LV3-8)

LV3-8

8通道高分辨率电压/电流测量模块

LV3-8 差分测量模块,其8路通道可测量:



  • 电压或电流 (20mA)
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)

特点:



  • 高分辨率的电压/电流测量
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 高带宽48kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用 :适合高带宽下电压和20mA 过程参数的测量。

返回


imc CRONOSflex Messmodul ISO2-8

8通道隔离模块

ISO2-8 隔离差分测量模块,其8路通道适用于电气隔离浮地通道的精密测量:



  • 电压或电流(20mA)
  • 温度 (热电偶 或 PT100)
  • ICP 传感器(有配套 DSUB接线盒可选)

特点:



  • 通道间电气隔离
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 带宽 11 kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 适合汽车或铁路部门,在不确定地面参考电压情况下的测量。

  • Technical Data Sheet ISO2-8 for imc CRONOSflex (CRFX/ISO2-8)

ISO2-8

8通道隔离模块

ISO2-8 隔离差分测量模块,其8路通道适用于电气隔离浮地通道的精密测量:



  • 电压或电流(20mA)
  • 温度 (热电偶 或 PT100)
  • ICP 传感器(有配套 DSUB接线盒可选)

特点:



  • 通道间电气隔离
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 带宽 11 kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 适合汽车或铁路部门,在不确定地面参考电压情况下的测量。

返回


imc CRONOSflex modul ISOF-8

8通道快速隔离差分模块

The ISOF-8隔离差分测量模块,其8路通道适合精密隔离测量:



  • 电压或电流(20mA)
  • 温度 (热电偶 或 PT100)
  • IEPE/ICP传感器 (有配套 DSUB接线盒可选)

特点:



  • 通道间电气隔离
  • 输入电压可调 (±50 mV 至 ±60 V)
  • 高带宽 48 kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用:适合汽车或铁路部门,当地面参考电压不确定时提供高带宽的信号测量。

  • Technical Data Sheet ISOF-8 for imc CRONOSflex (CRFX/ISOF-8)

ISOF-8

8通道快速隔离差分模块

The ISOF-8隔离差分测量模块,其8路通道适合精密隔离测量:



  • 电压或电流(20mA)
  • 温度 (热电偶 或 PT100)
  • IEPE/ICP传感器 (有配套 DSUB接线盒可选)

特点:



  • 通道间电气隔离
  • 输入电压可调 (±50 mV 至 ±60 V)
  • 高带宽 48 kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用:适合汽车或铁路部门,当地面参考电压不确定时提供高带宽的信号测量。

返回


  • Technical Data Sheet CRFX/HISO-8

HISO-8

8通道高隔离模块

HISO-8是一款带8个模拟输入的隔离差分测量放大器模块,适用于高共模隔离800 V情况下,测量小电压信号。根据所选型号,可支持下列信号和传感器类型:

  • 电压 (±50 mV 至 ±60 V)
  • 电流 (20 mA)
  • PT100, PT1000 温度传感器
  • 热电偶

特点:

  • 通道间隔离,电流分立输入
  • 高共模隔离 800 V
  • 过压保护 ±600 V (差分)
  • 高信号带宽 11 kHz
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调

典型应用:

  • eMobility测试 (例如,电动汽车或混合动力汽车)
  • 即使在危险情况下,也必须充分保证人身安全的测试
  • 高电压部件的测量,如电池、电力电子元件和电源电路;测量低电压,包括外部电流测量分流器上的信号。

back to chart


imc CRONOSflex modul HV-4U

4通道高压隔离测量模块

HV2-4U 高压输入模块有4个通道,适用于高达1000 V的大电压隔离测量。

imc CRONOSflex高压输入模块(CRFX/HV-4U)适用于高达±1000V的大电压隔离测量,例如电动车系统或混合动力汽车的电能质量监测

特点:

  • 测量600V高压的电压有效值,防护等级符合 CATIII (1000 VRMS (CAT II))
  • 带宽48kHz(-3dB)
  • 支持测量至50次谐波,相位差小于1°
  • 各通道电压输入范围单独可调(±1000V~2.5V)

典型应用:适合功率测量、电动机测量、电池组和燃料电池等的测量。

  • Technical Data Sheet HV2-4U for imc CRONOSflex (CRFX/HV2-4U)

HV2-4U

4通道高压隔离测量模块

HV2-4U 高压输入模块有4个通道,适用于高达1000 V的大电压隔离测量。

imc CRONOSflex高压输入模块(CRFX/HV-4U)适用于高达±1000V的大电压隔离测量,例如电动车系统或混合动力汽车的电能质量监测

特点:

  • 测量600V高压的电压有效值,防护等级符合 CATIII (1000 VRMS (CAT II))
  • 带宽48kHz(-3dB)
  • 支持测量至50次谐波,相位差小于1°
  • 各通道电压输入范围单独可调(±1000V~2.5V)

典型应用:适合功率测量、电动机测量、电池组和燃料电池等的测量。

返回


4通道高压高流隔离测量模块

HV2-2U2I 4通道高压高流隔离模块,其中2个通道可用于1000V以内的大电压测量,2个通道可用于电流探头的测量。

特点:

  • 测量600V高压的电压有效值,防护等级符合 (CAT III)/1000 VRMS (CAT II)
  • 模拟带宽满足50次谐波测量
  • 支持电流探头或低电压测量
  • 直接连接罗氏线圈(电流互感器)
  • 电流探头振幅响应可存储在TEDS和导入测量

典型应用:适合功率测量、电动机测量、电池组和燃料电池等的测量。

  • Technical Data Sheet HV2-2U2I for imc CRONOSflex (CRFX/HV2-2U2I)

HV2-2U2I

4通道高压高流隔离测量模块

HV2-2U2I 4通道高压高流隔离模块,其中2个通道可用于1000V以内的大电压测量,2个通道可用于电流探头的测量。

特点:

  • 测量600V高压的电压有效值,防护等级符合 (CAT III)/1000 VRMS (CAT II)
  • 模拟带宽满足50次谐波测量
  • 支持电流探头或低电压测量
  • 直接连接罗氏线圈(电流互感器)
  • 电流探头振幅响应可存储在TEDS和导入测量

典型应用:适合功率测量、电动机测量、电池组和燃料电池等的测量。

返回


imc CRONOSflex modul DCB2-8
CRFX/DCB2-8
imc CRONOSflex modul DCBC2-8
CRFX/DCBC2-8

8通道应变测量模块

DCB(C)2-8内建直流电桥放大器,有8路差分模拟输入,可测量:



  • 电压或电流(20mA)
  • 应变片或桥路传感器
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)
  • 可为外部传感器或电桥测量提供供电,多档位软件可调。

特点:



  • 常规信号带宽5 kHz
  • 传感器供电,电压软件可调
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选配高密度DSUB-26接线盒

典型应用:适合应变片测量、称重传感器、压力传感器和各种电压信号的测量。

  • Technical Data Sheet DCB2-8 for imc CRONOSflex (CRFX/DCB2-8)

DCB2-8 & DCBC2-8

8通道应变测量模块

DCB(C)2-8内建直流电桥放大器,有8路差分模拟输入,可测量:



  • 电压或电流(20mA)
  • 应变片或桥路传感器
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)
  • 可为外部传感器或电桥测量提供供电,多档位软件可调。

特点:



  • 常规信号带宽5 kHz
  • 传感器供电,电压软件可调
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选配高密度DSUB-26接线盒

典型应用:适合应变片测量、称重传感器、压力传感器和各种电压信号的测量。

返回


B-8 & BC-8

imc CRONOSflex module B-8
CRFX/B-8

8通道高带宽应变测量模块

B(C)-8内建直流电桥放大器,有8路高带宽差分模拟输入,可测量:

  • 电压或电流(20mA)
  • 应变片或桥路传感器
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)
  • 可为外部传感器或电桥测量提供供电,多档位软件可调。

特点:



  • 超高带宽48 kHz
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选配高密度DSUB接线盒

典型应用:提供高带宽的应变片测量、称重传感器、压力传感器和各种电压信号的测量。

  • Technical Data Sheet B-8 for imc CRONOSflex (CRFX/B-8)

B-8 & BC-8

8通道高带宽应变测量模块

B(C)-8内建直流电桥放大器,有8路高带宽差分模拟输入,可测量:

  • 电压或电流(20mA)
  • 应变片或桥路传感器
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)
  • 可为外部传感器或电桥测量提供供电,多档位软件可调。

特点:



  • 超高带宽48 kHz
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选配高密度DSUB接线盒

典型应用:提供高带宽的应变片测量、称重传感器、压力传感器和各种电压信号的测量。

返回


imc CRONOSflex module BR2-4
CRFX/BR2-4

4通道高精度应变测量模块

BR2-4 模块提供直流和交流桥路测量,有4路通道,可测量:



  • 4路应变片测量,DC/CF(AC)激励可调
  • LVDT
  • 电压或电流(20mA)
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)

特点:



  • 电桥和LVDT传感器的载波桥路激励(5kHz)
  • 双补偿(支持全桥5线/6线配置)
  • 支持对称桥路激励:交流/直流的(1V/2.5V/5V)电压供电
  • 支持电缆断线检测
  • 内置分流校准的调平电阻
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定

典型应用: 载频桥路激励可抑制噪声和提高稳定性,并适合LVDT和电感式位移计。

  • Technical Data Sheet BR2-4 for imc CRONOSflex (CRFX/BR2-4)

BR2-4

4通道高精度应变测量模块

BR2-4 模块提供直流和交流桥路测量,有4路通道,可测量:



  • 4路应变片测量,DC/CF(AC)激励可调
  • LVDT
  • 电压或电流(20mA)
  • IEPE/ICP传感器(有配套 DSUB接线盒可选)

特点:



  • 电桥和LVDT传感器的载波桥路激励(5kHz)
  • 双补偿(支持全桥5线/6线配置)
  • 支持对称桥路激励:交流/直流的(1V/2.5V/5V)电压供电
  • 支持电缆断线检测
  • 内置分流校准的调平电阻
  • 内置平衡电阻软件切换(1/4桥可选120Ω或350Ω)
  • 图形化配置向导简化应变片组桥设定

典型应用: 载频桥路激励可抑制噪声和提高稳定性,并适合LVDT和电感式位移计。

返回


imc CRONOSflex module ICPU2-8
CRFX/ICPU2-8

8通道IEPE/ICP信号测量模块

ICPU2-8 模块有8个通道,可广泛测量:



  • IEPE/ICP传感器 (反馈电流4 mA)
  • 电压 (AC / DC 耦合)
  • BNC接头,兼容各种ICP传感器(ICP™, DELTATRON®, PIEZOTRON® sensors) 。

特点:



  • 高带宽 48 kHz
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 输入耦合软件可调:DC, AC, AC(带反馈电流)
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 适合振动噪声分析和加速度测量。

  • Technical Data Sheet ICPU2-8 for imc CRONOSflex (CRFX/ICPU2-8)

ICPU2-8

8通道IEPE/ICP信号测量模块

ICPU2-8 模块有8个通道,可广泛测量:



  • IEPE/ICP传感器 (反馈电流4 mA)
  • 电压 (AC / DC 耦合)
  • BNC接头,兼容各种ICP传感器(ICP™, DELTATRON®, PIEZOTRON® sensors) 。

特点:



  • 高带宽 48 kHz
  • 输入电压可调 (±5 mV 至 ±50 V)
  • 输入耦合软件可调:DC, AC, AC(带反馈电流)
  • 独立A/D,各通道滤波方式(如抗混滤波)单独可调
  • 即插即量 ,兼容TEDS (IEEE 1451)

典型应用: 适合振动噪声分析和加速度测量。

返回


AUDIO2-4 & AUDIO2-4-MIC (copy 3)

imc CRONOSflex Messmodul AUDIO2-4
CRFX/AUDIO2-4

4通道音频信号测量模块


AUDIO2-4测量模块有4个电气隔离通道,可测量:



  • IEPE/ICP传感器 (反馈电流4 mA)
  • 电压 (AC / DC 耦合)

BNC接头,兼容各种ICP传感器(ICP™, DELTATRON®, PIEZOTRON® sensors) 。

特点:



  • 通道间电气隔离
  • 坚固、适合带反馈电流的采集
  • 信号带宽 48 kHz
  • 大信号噪声比 (-110dB SNR)
  • 低信号失真(-115dB THD)
  • 高精度测量各种电压信号
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选支持电容式麦克风的专用型号(AUDIO2-4-MIC)

典型应用:适合振动噪声分析和加速度测量。

  • Technical Data Sheet AUDIO2-4 for imc CRONOSflex (CRFX/AUDIO2-4)

AUDIO2-4 & AUDIO2-4-MIC

4通道音频信号测量模块


AUDIO2-4测量模块有4个电气隔离通道,可测量:



  • IEPE/ICP传感器 (反馈电流4 mA)
  • 电压 (AC / DC 耦合)

BNC接头,兼容各种ICP传感器(ICP™, DELTATRON®, PIEZOTRON® sensors) 。

特点:



  • 通道间电气隔离
  • 坚固、适合带反馈电流的采集
  • 信号带宽 48 kHz
  • 大信号噪声比 (-110dB SNR)
  • 低信号失真(-115dB THD)
  • 高精度测量各种电压信号
  • 即插即量 ,兼容TEDS (IEEE 1451)
  • 可选支持电容式麦克风的专用型号(AUDIO2-4-MIC)

典型应用:适合振动噪声分析和加速度测量。

返回


 CRFX/HRENC-4
CRFX/HRENC-4

[Translate to Chinese (Simplified):] Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

  • Technical Data Sheet CRFX/HRENC-4

HRENC-4

4通道脉冲和频率测量模块

imc CRONOSflex 模块 (CRFX/HRENC-4),适用于测量信号中的高精度时间和频率信息。与模拟采集通道不同,实际测量计数类信号,不是以固定时间间隔的重复采样所组成;相反,通过数字计数器,确定已发生的脉冲数或确定的信号斜率事件之间的时间间隔。对于时间测量/最大频率,分辨率可达到256MHz,约为3.9 ns。当使用双轨正弦/余弦信号编码器时,执行转换为数字值(比较器)以确定旋转方向(完整周期)和绝对数量。另外,关于位置的详细信息可以通过正弦/余弦信号的模拟评估而获得,从而进一步提高分辨率。

特点:

  • HRENC-4既是数字比较器,又可用于模拟信号评估(正弦/余弦信号)
  • 全调节(差分输入和滤波器)
  • 高时间分辨率 256 MHz
  • 精确的时间测量,如速度反馈等

back to chart


 imc CRONOSflex Messmodul FRQ2-4
CRFX/FRQ2-4

[Translate to Chinese (Simplified):] Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

  • Technical Data Sheet CRFX/FRQ2-4

FRQ2-4

CRFX / FRQ2模块专为将非电气物理量转换为频率的传感器而设计。 这些传感器进入“空置状态”(输入值= 0)时的频率输出不为0。 结合缩放因子的物理单位可以输入到基卡上。通过在"放大器调整"的对话框中对该静止状态进行去皮处理作为零位。 比这个“空置状态”更小的频率将被显示为负的物理值。



back to chart


imc CRONOSflex Modul DI2-32
CRFX/DI2-32

此系列模块提供数字信号的输入、输出量采集,延展imc CRONOSflex系统在控制测量环境下的能力,如:试验台。其数字量输入模块(DI2-xx)可对TTL/CMOS或24 V 逻辑电平采样。

DI2-xx特点:

  • 电气隔离、4位一组
  • 分组设置5V or 24V电平 (8位一组)

数字输出模块(DO-xx-HC) 提供隔离的控制信号,具有输出高电流能力。信号状态通过imc Online FAMOS实时计算或分配的触发机器状态而产生。

DO-xx-HC特点:

  • 电气隔离8位一组
  • 兼容5V和24V电压输出电平
  • 可配置的驱动模式(开漏/开源/图腾柱)
  • 驱动电流0.7A/Bit (拉电流和灌电流)

16通道模块提供相同类型的16位数字输入(DI)或数字输出(DO)

32通道模块可选择纯数字输入(DI)或数字输出(DO),以及混合型(16+16)。这些模块相当于“双模块”使用,各自具有ID和7段显示。

  • Technical Data Sheet CRFX-DIO modules, e.g. CRFX/DI2-16

DIO数字信号采集与控制模块

此系列模块提供数字信号的输入、输出量采集,延展imc CRONOSflex系统在控制测量环境下的能力,如:试验台。其数字量输入模块(DI2-xx)可对TTL/CMOS或24 V 逻辑电平采样。

DI2-xx特点:

  • 电气隔离、4位一组
  • 分组设置5V or 24V电平 (8位一组)

数字输出模块(DO-xx-HC) 提供隔离的控制信号,具有输出高电流能力。信号状态通过imc Online FAMOS实时计算或分配的触发机器状态而产生。

DO-xx-HC特点:

  • 电气隔离8位一组
  • 兼容5V和24V电压输出电平
  • 可配置的驱动模式(开漏/开源/图腾柱)
  • 驱动电流0.7A/Bit (拉电流和灌电流)

16通道模块提供相同类型的16位数字输入(DI)或数字输出(DO)

32通道模块可选择纯数字输入(DI)或数字输出(DO),以及混合型(16+16)。这些模块相当于“双模块”使用,各自具有ID和7段显示。

返回


CRFX/DI-16-HV
CRFX/DI-16-HV

这款imc CRONOSflex模块(CRFX/DI-16-HV) 配备数字输入,可对符合24 V 或 110 V逻辑标准的信号采样。其接头形式为4位一体的端子,并可透过开关每8位一组设置逻辑标准。

特点:

  • 隔离的、4位一组
  • 输入电平可配置
  • Technical Data Sheet DI-16-HV for imc CRONOSflex (CRFX/DI-16-HV)

16通道高电压数字输入模块(110 V / 24 V)

这款imc CRONOSflex模块(CRFX/DI-16-HV) 配备数字输入,可对符合24 V 或 110 V逻辑标准的信号采样。其接头形式为4位一体的端子,并可透过开关每8位一组设置逻辑标准。

特点:

  • 隔离的、4位一组
  • 输入电平可配置

返回


此系列模块可提供模拟控制输出和8通道的驱动信号。具体输出量由imc Online FAMOS对测量通道进行实时计算而得出。

DAC特点:

  • ±10 V输出电压电平,具有最大±10 mA的驱动电流
  • 确保启动电平为0 V,而无未定义的瞬时状态
  • 对地短路保护
  • 高达50 kHz的输出率

除此之外,这款DAC模块还可以与额外的16通道数字输出模块(DO-16-HC)组合成“双模块”使用。数字输出提供隔离的控制信号,并具有输出高电流的能力。信号状态通过imc Online FAMOS实时计算或分配的触发机器状态而产生。

DO-16-HC特点:

  • 电气隔离 8 位一组
  • 兼容5 V 和 24 V 电压输出电平
  • 可配置的驱动模式(开漏/开源/图腾柱)
  • 驱动电流0.7 A / Bit (拉电流和灌电流)

这款“双模块”相当于两个逻辑模块使用,各自具有ID和7段显示。

  • Technical Data Sheet CRFX-DAC-8, CRFX/DO-16-HC-DAC-8

用于提供控制或驱动输出的模块

此系列模块可提供模拟控制输出和8通道的驱动信号。具体输出量由imc Online FAMOS对测量通道进行实时计算而得出。

DAC特点:

  • ±10 V输出电压电平,具有最大±10 mA的驱动电流
  • 确保启动电平为0 V,而无未定义的瞬时状态
  • 对地短路保护
  • 高达5 kHz的输出率

除此之外,这款DAC模块还可以与额外的16通道数字输出模块(DO-16-HC)组合成“双模块”使用。数字输出提供隔离的控制信号,并具有输出高电流的能力。信号状态通过imc Online FAMOS实时计算或分配的触发机器状态而产生。

DO-16-HC特点:

  • 电气隔离 8 位一组
  • 兼容5 V 和 24 V 电压输出电平
  • 可配置的驱动模式(开漏/开源/图腾柱)
  • 驱动电流0.7 A / Bit (拉电流和灌电流)

这款“双模块”相当于两个逻辑模块使用,各自具有ID和7段显示。

zurück

  • 总览
  • 主机
  • 测量模块
  • 系统设计
  • 软件
  • 应用
  • 安装系统

关于imc

"富有效率的测试,对imc全球客户获得成功至关重要——也是我们不断前行的驱动力。 自1988年以来,我们一直致力于通过最理想的测量解决方案来支持用户的工业创新。由位于德国柏林的总部生产制造高效的测试测量系统,并在欧洲、美国、亚洲及世界各地开展业务。

imc Test & Measurement 是 Axiometrix Solutions的一部分,这是一家技术领先的测试解决方案提供商,由全球公认的测量品牌组成。"

Contact us

遨谱(上海)科技有限公司

免费热线电话:400-888-9826

北京办:丰台区航丰路1号院2号楼 时代财富天地A座 2511室, 100070
上海办:上海市闵行区申长路1398弄1号阿里中心T1座502室,201107
重庆办:渝北区赛迪路2号金山商业中心A座6楼, 410021
报价查询 : cnsales@imc-tm.com
订单查询 : cnorder@imc-tm.com
技术查询 : cnsupport@imc-tm.com

imc Worldwide

  • 联系我们
  • 新闻
Follow us:

© imc Test & Measurement GmbH. All rights reserved. Privacy. Incident Reporting. Company Information.

Loading Top
