Overview of imc flight test system, powered by JDA Systems

完整飞行测试解决方案

满足您所需要的一切

imc飞行测试系统，与JDA系统强强联合

结合JDA系统的特色功能，imc 可提供一整套飞行测试解决方案：从机载传感器到地面站进行后处理，涵盖整个测试周期的测量设备，均基于 IRIG106 标准。

无论数据采集需要快速（例如颤振测试），还是慢速（发动机温度）采样率，imc 丰富的产品系列均具有高分辨率（24 位）和高精度的同步模拟数据采集，可满足所有测量需求。除了模拟信号，它还涵盖了广泛的数字工业总线，如以太网、CAN、RS232、RS422、RS485、ARINC-429、ASCB-D（即将推出 MIL-STD-1553B）。除此之外，通过可编程接口，可以获取和处理其他任何种类的数据协议。

完整的飞行测试解决方案带有 CH7 下行链路和上行链路，用于从地面到空中的实时飞行测试设置。

好消息！ 这款系统已包含在imc飞行测试系统中。

得益于经过客户验证的高精度 24位DAS技术，imc将其作为飞行测试数据采集系统的基础，使得imc测量产品系列适用于各种模拟环境。这些可与imc/JDA 开发的超灵活数字总线数据采集和处理系统配对，由此，几乎所有的设备（包括传统客户提供的单元）都可以集成到 imc/JDA 飞行测试测量系统中。



若您有测试需求，请联系我们

Flight Test Solution Flyer

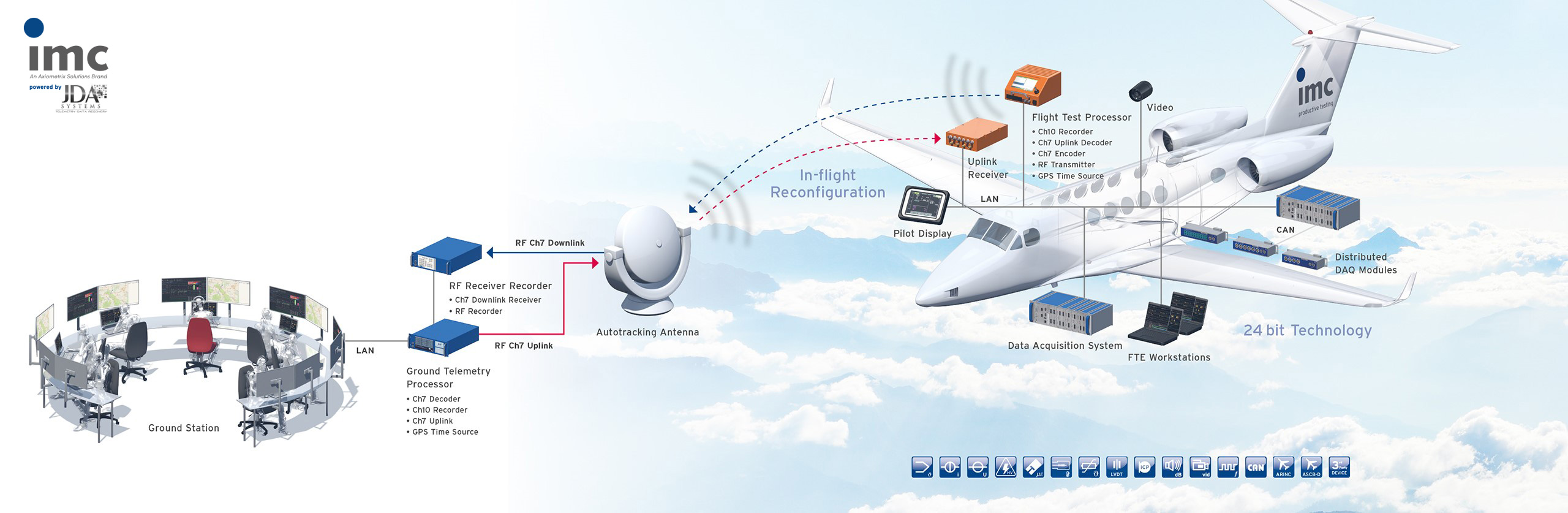

机载系统概览

机载系统基于 IRIG 106 CH10 通信。 每个 DAS 子系统将其数据传输到飞行测试处理器。 该主控制器涵盖了 CH10 记录器、CH7 遥测编码器、GPS 同步时间源、RF 发射器和 CH7 上行链路解码器的功能。 它还可以根据需要即时解码 CH10 数据包，以驱动"飞行员显示器"甚至机载工程客户端，以便进行数据显示和分析。

机载数据采集 (DAS)

了解更多

机载遥测产品

了解更多

DAS 设置和后处理软件

了解更多

地面遥测产品

了解更多

机载数据采集系统(DAS)

Cost-effective, high-quality DAS for high channel counts

imc SPARTAN

经济高效, 高质量数采系统，适合高通道数

  • 高精度放大器
  • 内建多种信号调理：电压、桥路和温度
  • 同步采样高达500个采样/秒/通道


High-End DAS for sophisticated needs

imc CRONOScompact

高端数据采集，满足复杂需求

  • 便携式 与机架式，2款机型
  • 模块化、可自由搭配的硬件设计，灵活匹配不断变化的测试需求
  • 支持各种物理量测量传感器
Flexible DAS for distributed, fast measurements

imc CRONOSflex

灵活的数据采集系统，适合分布式、快速测量

  • 同步记录模拟、数字和车辆总线数据
  • 采样率高达：每系统2,000 kS/s ，每通道100 kS/s
  • 内建实时分析
Small and robust DAQ modules for distributed measurements

imc CANSASfit

小巧、坚固型测量模块，适合分布式测量

  • 电压、电流、温度、频率等测量模块
  • 工作温度范围： -40° to +125° C ，允许冷凝
  • 外壳坚固，防护等级 IP65, 符合美军标MIL STD-810F




Highly isolated modules for safe measurements on electric vehicles

imc HV modules

高隔离模块，适合电动汽车之高电压下的安全测量

  • 8通道输入，可测量PT100/1000，电压 (0-100 V）
  • 隔离输入：800 V, 300 V CAT II (符合安全标准EN 61010)
  • 接头类型：耐高压专用连接器


Ultra-small, easy-to cascade 4-channel DAQ modules for distributed measurements

imc KMT MTP-NT

超小型、易于级联的4通道测量模块，适合分布式测量

  • 通道数: 2 - 256路
  • 信号带宽: 0 – 24 kHz
  • 信号输入类型:  应变计，K型热电偶，PT100, PT1000, IEPE, 电压, 电位计





机载无线遥测产品

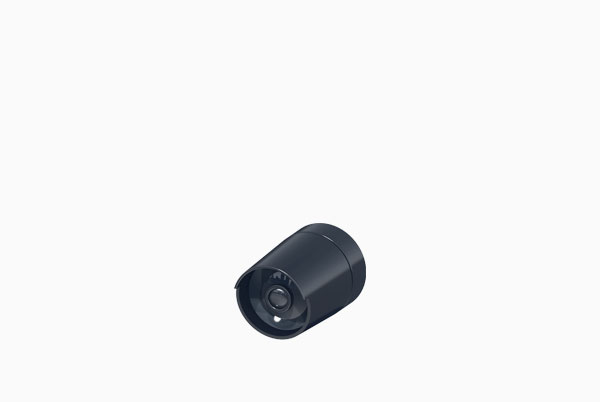

ONVIF compatible video feed

网络摄像头

ONVIF

视频源、兼容性佳

VT-PD-07L Rugged sunlight visible touchscreen

飞行员显示器

VT-PD-07L

坚固的日光可见触摸屏

VT-RE-17A Multifunctional CH10 recorder, server, encoder, data link

飞行测试处理器

VT-RE-17A

多功能CH10记录器，数据服务器，CH7编码器，CH7解码器，数据链路。
VT-RX-SC 2U All band dual channel direct conversion RF receiver

上行接收器

VT-RX-SC 2U

全频段、双通道、直接转换射频接收器

了解更多 机载无线遥测产品

数采系统设定和后处理软件

Software for setting up data acquisition and real-time pre-processing and data reductions on the devices

imc STUDIO

Softwa数采系统设定软件，用于数据采集参数设定，实时预处理和数据压缩等

  • 硬件配置和管理
  • 测量数据的可视化与分析
  • 实时分析，测量结果即时可得
Software for Postprocessing and professional Reporting

imc FAMOS

后处理软件，从数据导入到专业的测试报告

  • 数据源管理
  • 可视化浏览、分析测量数据，易于操作
  • 64位，快速分析海量数据

地面站硬件和软件产品

[Translate to Chinese (Simplified):] [Translate to English (Int.):] Overview of Ground Station Hardware Products

跟踪天线回收CH7遥测数据，向地面站提供数据和时钟，地面站为测试工程师的客户端工作站提供IF记录、CH7解码、CH10记录、GPS同步时间源和数据分发。该系统还支持CH7上行链路，能够在地面对工作中的机载系统进行控制，或更改动态配置。并可为现有客户的设备、CH4数据流、客户特定数据源、现有视频源等提供支持。



All band autotracking down and up link

跟踪天线

VT-012

双轴向、1.2m抛物面反射面自动跟踪天线

  • 抛物面反射器120cm，带蛤壳天线罩
  • 全波段射频链路，L、S和C波段
  • 高增益： L波段24dB，S波段26dB，C波段28dB
  • 双极化
  • 下行和上行
  • 数字旋转扫描头
  • 双通道跟踪接收器
  • 半自动跟踪


All band portable autotracking down and up link

跟踪天线

VT-006

全波段、便携式、自动跟踪

  • 带天线罩的60cm抛物面反射器
  • 全波段射频链路，L、S和C波段
  • 天线增益：L波段17dB，S波段21dB，C波段25dB
  • 双极化
  • 下行和上行
  • 数字旋转扫描头
  • 双通道跟踪接收机
  • 轻质复合结构

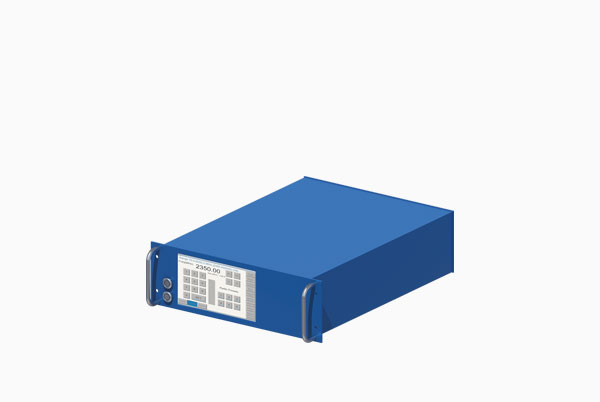

All band receiver with recorder function

射频接收机记录器

VT-RC-74 DE

全波段接收机，带录音功能

  • 可支持多达4个完整接收器
  • 每通道独立的触发前后检测组合器
  • 最佳源选择器
  • 集成数字同步器
  • 以太网远程控制接口
  • 高4U的19英寸机架安装机箱


Multifunctional recorder, decom, encoder

地面遥测处理器

TDS-1000

内置多功能单元

  • CH4 解码器
  • CH7 解码器
  • CH10 记录器
  • CH7 上行解码器



了解更多 地面遥测产品

实时遥测软件

JDA VuSoft

[Translate to Chinese (Simplified):] [Translate to English (Int.):] JDA VuSoft



世界知名遥测软件——遥测信号回收、记录、处理、显示、分发和上行链路生成­­

多种格式数据流的格式和数据解码
同时记录源码和生成的处理数据
 以IRIG106 第10 章格式记录

了解更多 JDA VuSoft 软件

应用实例

飞机认证测试

Evektor选择imc测量系统。

飞机重新认证测试

LET飞机工业公司的重新认证测试。

超轻型直升机飞行试验

数据采集和分析解决方案-由CURTI应用。

翼梢小翼：测试翼端组件

FACC 正在使用imc测量解决方案测试A350 XWB的翼梢小翼。
