T1 Digital 1-channel telemetry


单通道遥测单元T1非常适合用于旋转轴应变信号的无线传输。支持全桥和半桥模式。标准的4V直流桥路供电,4个等级的增益可供自由选择。发射单元(编码器)只有35mm宽,18mm长,12mm高,重量仅为13克。

概览

  • 通道: 1
  • 信号带宽: 0 – 1200 Hz
  • 输入类型: 应变, PT100
  • 分辨率: 16 Bit
  • 传输方式: 感应式
  • 供电方式: 感应式
  • 主机类型: 坚固防水
  • 工作温度: -40 … +85 °C
  • 发送单元重量: 13 g
  • 发送单元尺寸: 35 x 24 x 14 mm

安装简单方便

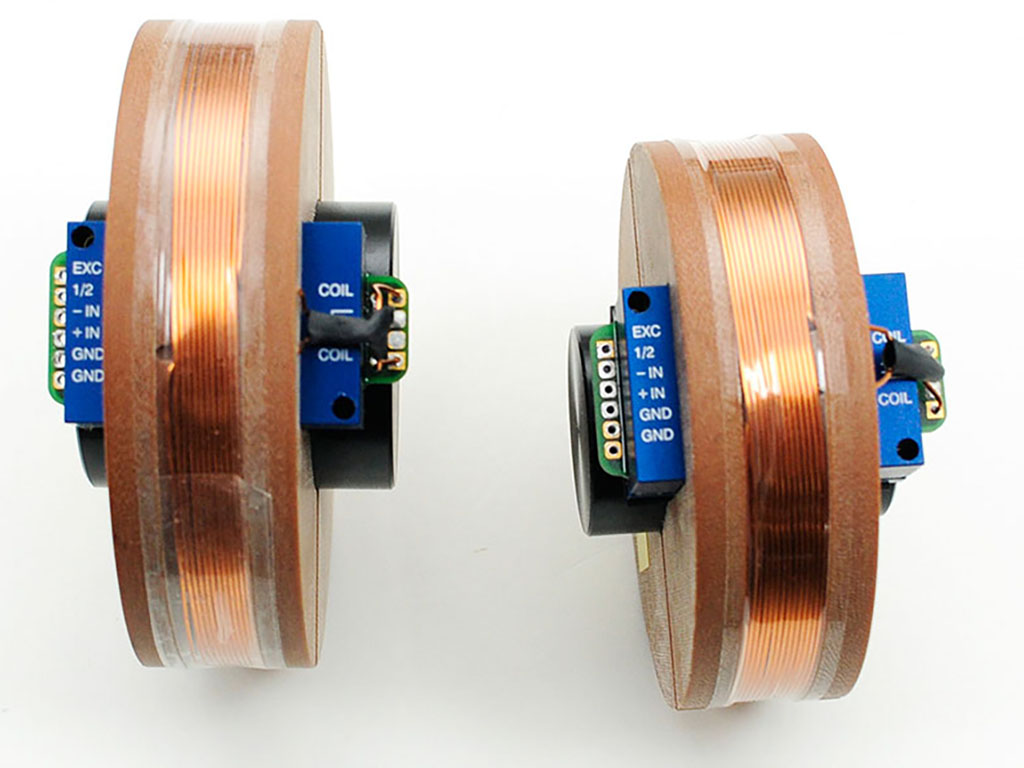

在几分钟内,即可使用特殊的玻璃纤维增强型胶带把发射单元固定在轴上,也可以使用直接安装在轴上的环形外壳。

无线传输和感应供电

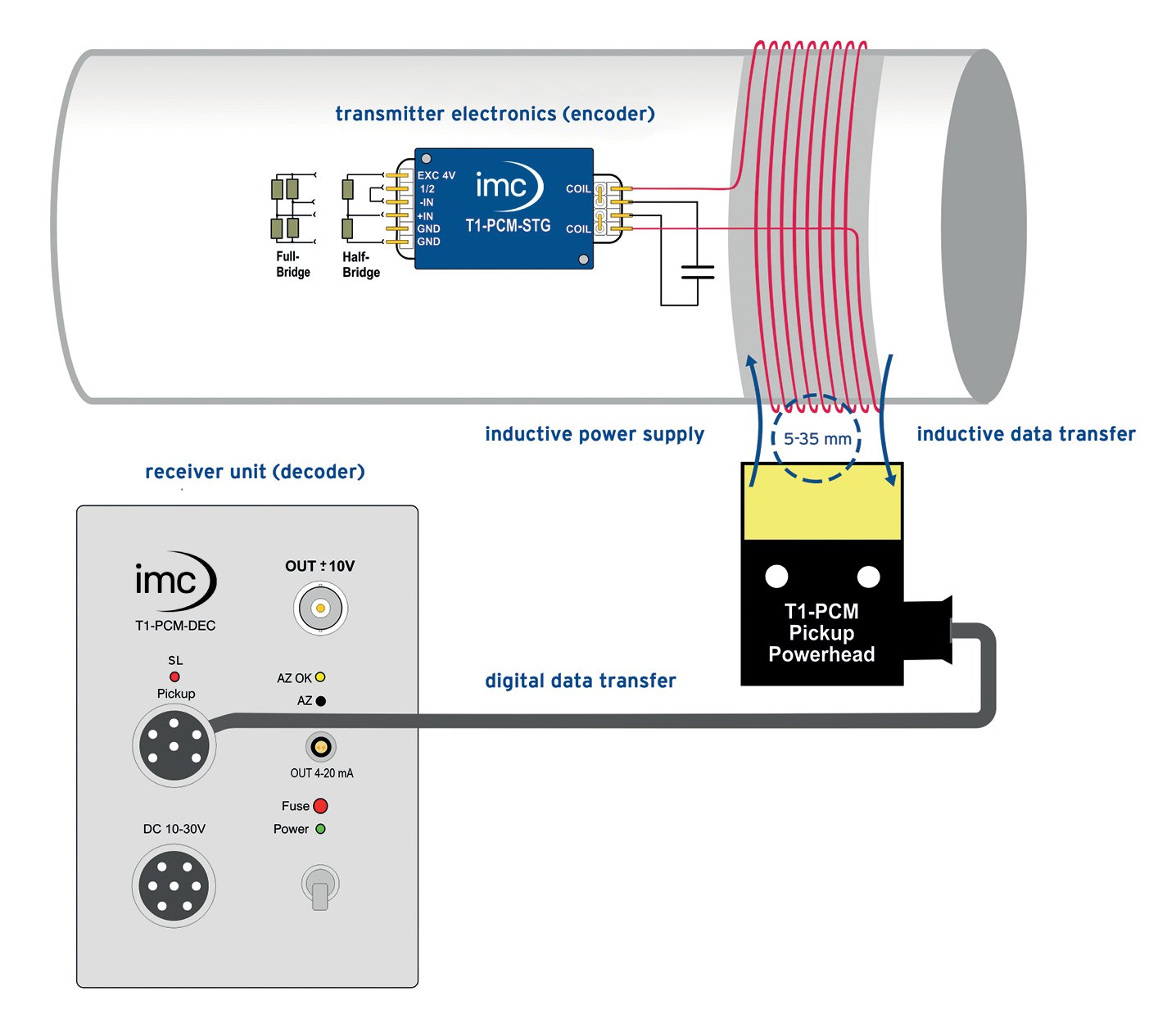

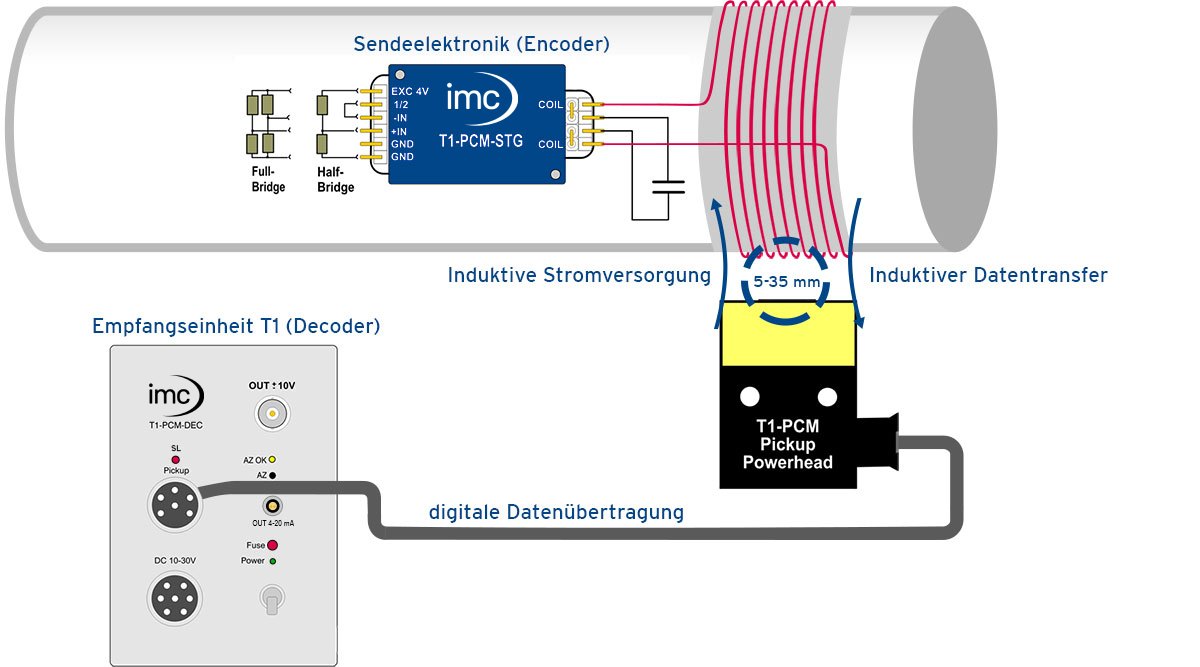

发送单元的供电以及与接收单元之间的数字化数据传输都是通过无线感应方式实现的。 T1通过脉冲编码调制(PCM)产生数字信号,该信号通过轴套感应线圈传送到接收端子。 在这里,信号通过线缆传输到接收单元。 发射线圈与接收端子/电源头之间的最大距离可达35 mm。

接收器单元

接收器单元标配(+/- 10 V)模拟输出,可选配(4 ... 20 mA)电流输出。同时前面板也配有自动调零按钮。
