Race Technology提供一套完整的测试解决方案,将车速和姿态测量的SPEEDBOX-INS与新型DL2数据记录器相结合,前者精度高、低延迟,后者能灵活地记录数据。车载显示器DASH4PRO和二者均能连接,显示来自SPEEDBOX-INS和DL2的测量参数。
SPEEDBOX-INS与DASH4PRO组合的系统,提供无与伦比的准确度,测试数据的汇总显示,而且不需要笔记本电脑就可以设置测试的开始和结束,大大方便了操作,减少笔记本电脑在车辆上的使用次数。所有的测试结果可以实时在DASH4PRO上显示,也能记录到DL2的存储卡,以便后续分析。
测量参数
- 侧倾角、俯仰角、横摆角速度
- 侧倾角、俯仰角、横摆角
- 三轴加速度
- 三轴速度
- 位置
- 俯仰角和方位角
- 输出测量偏移量
性能测试
- 基于速度/加速度/触发/启动/停止/模拟输入等方式测量距离
- 前进距离/总距离/偏差距离
- 可编辑MFDD
- 总时间
- 重力峰值
- DASH4PRO可配置4组测试,并显示不同组别测试数据
- 测试结果以文本形式存储,阅读方便
- SPEEDBOX的GPS数据和DL2内置的加速度传感器信号同步
典型应用
- 速度测量
- 制动试验
- 轮胎测试
- 悬架/底盘开发
- 汽车姿态测量(侧倾、俯仰、横摆)
- 性能测试

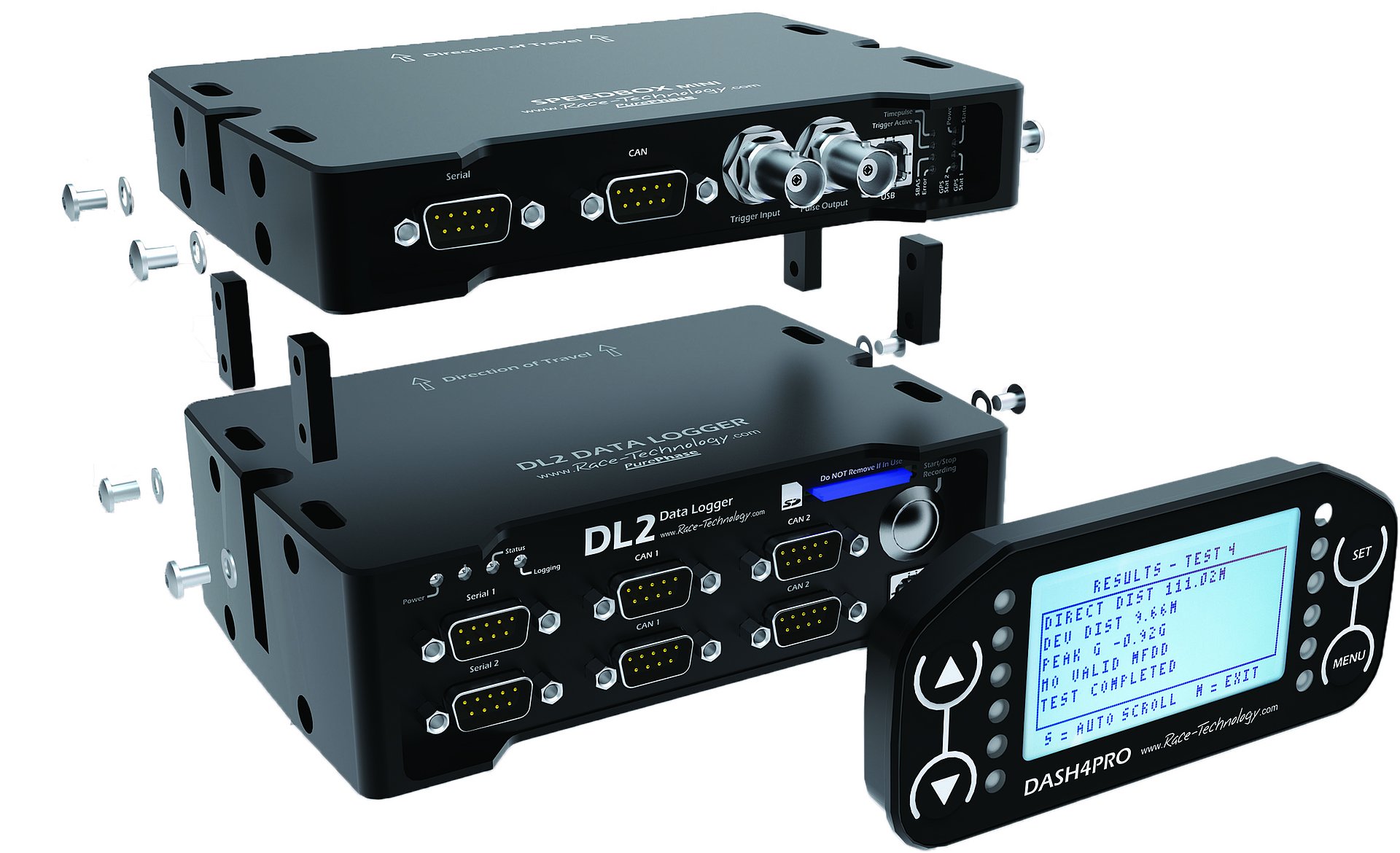

Race Technology设备结构紧凑小巧,灵活性佳,各组件既能分开使用,又能加固组合成整体,是一款很有特色的完整测试解决方案。这套完整系统可广泛满足汽车测试方案的要求。
- 堆叠式机壳组合方便,从安装台过渡到车辆快速简单
- 所有组件的安装和配置,均采用USB接口。
- 试验设置、浏览数据和显示系统信息,一部DASH4PRO全部完成
- 系统所有组件共用一个电源,串行数据连接将供电连接给SPEEDBOX、DL2和系统的其余部分。
组合完毕的完整测试系统,主要参数如下:
输入
- 12路模拟输入,0-25v,精度0.4% +-20mV
- 4路频率输入,0-25v,测量频率、高低电平、MSR值
- 双CAN端口,实时解码和记录各种数据
- 触发输入,用于控制启动和停止
输出
- 双CAN端口
- SD卡存储
- DASH4PRO实时显示
系统特点
- 自动记录各种数据至SD卡
- 触发或手动按钮,控制启动和停止
- 单电源供电,9-18v, ~500mA
- 尺寸:
SPEEDBOX & DL2: 160 x 111 x 77mm DASH4PRO 显示器: 124 x 58 x 15mm
软件
提供完整软件套件:
- 后处理分析软件
- 所有硬件的配置软件
- 基于脚本编辑的实时测量软件
- 浏览各类参数的实时监控软件
