imc Online FAMOS – 实时获得结果



测量系统内部的实时分析与控制

采集海量原始数据只是个开始，如果对看到即时分析结果和测试系统实时响应感兴趣的话，用户可更多关注。

Online Verrechnung

  • Frei definierbare Berechnungen
  • Funktionsbibliothek mit über 190 Funktionen
  • Ergebnisse in Echtzeit
  • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
  • Steuerkonstrukte zur Messablaufsteuerung und zur Kommunikation mit Fremdgeräten
  • kein PC notwendig
  • Funktionsassistent

Flyer

Downloads

Technisches Datenblatt

Online calculations

数据处理与分析

无需依赖外部PC，imc Online FAMOS可直接在测量系统内部，将原始测量数据转换成即时信息。imc Online FAMOS提供多通道实时数据的同步数学运算，计算和记录信号统计信息、比较运算，以及开闭环控制等。

由此，imc Online FAMOS可为您节省大量时间和金钱！通过边测试边查看的方式缩减测试时间；对于变化忽快忽慢的信号，记录明显趋势变化点来最小化数据，可用于随后的分析处理。

快速的现场决策

通常一个测试的进程直接依赖于测试结果及分析。imc Online FAMOS能够消除数据的获取和制定决策之间的延时。数据流运算和其它分析结果都立即可用，而且数据的采集和分析在测量过程中不会相互干扰。这使得测试进程可以被监控，如果有必要也可以修改。例如，不用再等待返回车库才能获得结果，在测试道上，司机就可以判断是否按照规范重来一次，还是继续进行！



无论数据分析还是显示都不需要连接PC，imc提供适合外场和车辆路试试用的显示器，随时随地显示数据和分析结果。

开闭环控制、实时系统响应

测量和控制设备间的反馈控制，实时响应仅在毫秒级。无需额外的硬件，imc Online FAMOS结合imc数采系统的数字或模拟输出就可完成。

Autark und ohne PC

Weder die Live-Datenanalyse noch die Anzeige der Ergebnisse erfordern einen PC: Die Analyse wird auf der eingebetteten Prozessor-Plattform des autarken imc Messgeräts ausgeführt. Zur Datenanzeige genügt ein imc Geräte-Display das zusätzlich auch Interaktion wie z.B. Messung starten/stoppen ermöglicht.

如此简单

与固定用途的分析仪不同，imc Online FAMOS可根据试验需要工作，提供150多种函数和运算，结合虚拟通道变换出无限的可能！鉴于imc Online FAMOS能够对连续的测量数据流进行运算，所产生的虚拟通道能进行各种控制，以及成为复杂的触发条件。



利用imc Online FAMOS的公式助手，只需轻轻点击鼠标就可使用函数。不用为专业的编程语言技能培训而烦恼，imc 数据采集系统可以让测试测量变得简单、快乐！

Umfangreiche Funktionsbibliothek

Für die Datenanalyse steht eine umfassende Sammlung von Standardfunktionen zur Verfügung wie z.B. Leistungsberechnungen, statistische Auswertungen oder mathematische Grundfunktionen. Daneben sind spezielle Anwendungsgebiete abgedeckt - wie die Ordnungsanalyse, Akustik-Bewertungen, DMS-Rosettenschaltungen, Klassier-Algorithmen für die Festigkeitsanalyse, digitale Filter oder nichtlineare Kennlinien-Bewertungen.

Online Berechnung mit mathematischen Funktionen

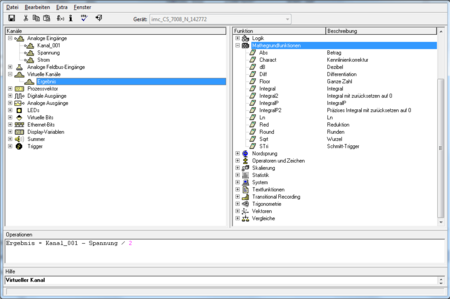

Mathematische Grundfunktionen

  • Sämtliche mathematische Grundfunktionen von Basis-Arithmetik bis zum Differenzieren, Integrieren oder Kennlinien-Korrektur stehen zur Verfügung
  • Berechnungen werden wie bei einem Taschenrechner notiert
  • Ergebnisse werden in Form virtuelle Kanäle ausgegeben und können gespeichert und weiter verrechnet werden

Statistische Auswertungen


Unterschiedlichste Statistikfunktionen stehen zur Verfügung wie z.B.

  • Minimum
  • Maximum
  • Mittelwert
  • Gleitender Effektivwert
  • u.v.m.

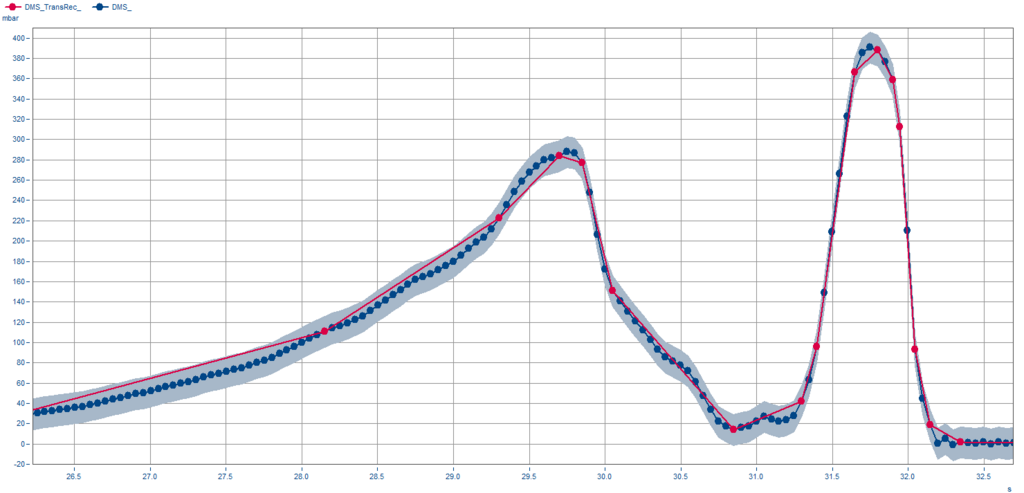

Datenreduktion (Transitional Recording)

  • Patentierte Datenreduktion für analoge Kanäle
  • Dynamische Abtastrate, die sich am Signalverlauf orientiert
  • Reduktionsfaktoren von bis zu 250

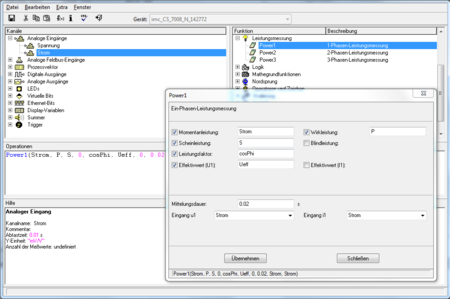

Leistungsmessung

  • 1-, 2- oder 3-phasige Leistungsmessung
  • Berechnet automatisch Wirkleistung, Scheinleistung, Blindleistung und Leistungsfaktor

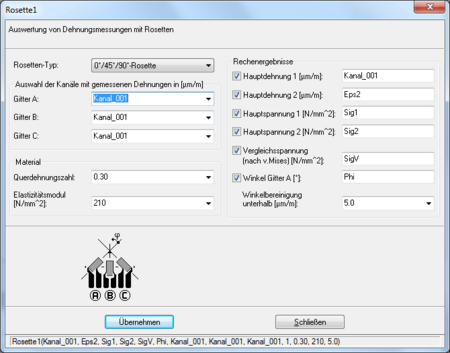

DMS-Rosettenberechnung

  • Auswertung von Dehnungsmessungen mit Rosetten
  • Detaillierter Assistent für eine komfortable Parametrierung der Funktion
  • Direkte Ausgabe von Hauptspannungen und Hauptdehnungen als Ergebnis-Kanäle

开闭环控制、实时系统响应

测量和控制设备间的反馈控制，实时响应仅在毫秒级。无需额外的硬件，imc Online FAMOS结合imc数采系统的数字或模拟输出就可完成。

Steuern und Überwachen

  • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
  • Steuerkonstrukte zur Prüfablaufsteuerung und zur Kommunikation mit Fremdgeräten
  • Ereignisprotokoll
Reglungsfunktionalität

Regler

  • PID-Regler
  • 2-Punkt Regler
  • Zustandsregler
  • Beliebige Regelalgorithmen
  • Programmablauf für Sollwertvorgabe
Online-Filterung und Frequenzanalyse

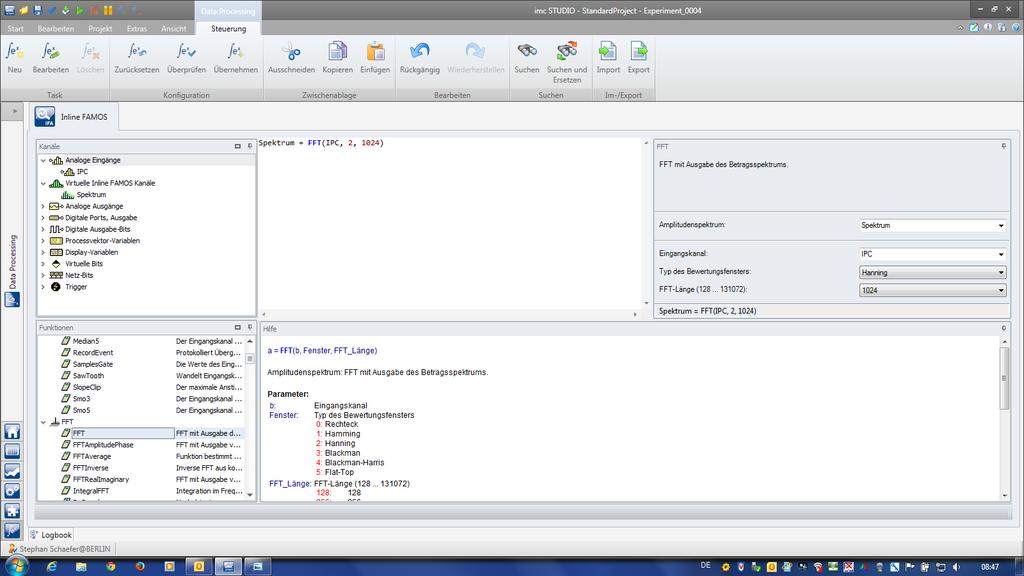

Digitale Filter, FFT

  • Inverse oder komplexe FFT
  • Hoch-, Tief-, Bandpass Filter, etc.
  • Akustische Filter wie A-, B-, C-Bewertung

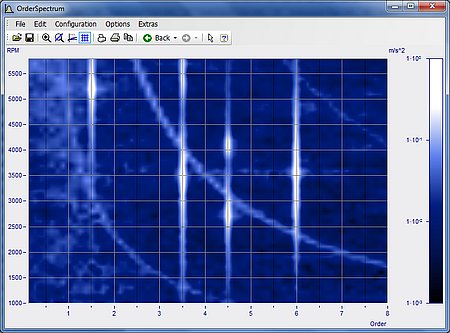

Ordnungsanalyse

  • Ordnungsspektrum
  • Frequenzlinienbestimmung
  • Drehzahlbestimmung
  • Komplexe Ordnungslinie
  • Nachabtastung
  • u.v.m.

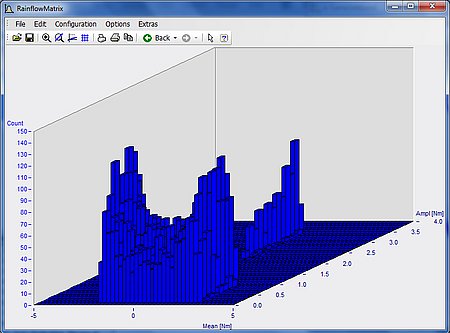

Online-Klassierung

  • Rainflowverfahren
  • Verweildauerverfahren
  • Klassendurchgangsverfahren
  • Übergangsmatrix
  • Überrollungshistogramm
  • Extremwertannäherung
  • u.v.m
