安全法规测量的新途径
设计人员如何最大限度地降低身体表面的压力,并在背部撞击时验证头枕和座椅靠背的性能? 在正面碰撞时,安全气囊和安全带对驾驶员施加多大的压力?如果不能测量由这种影响造成的身体表面压力,则无法回答上述问题。XSENSOR为解答这些问题全新研发了HS Impact高速碰撞压力成像系统。
当突然撞击时获取准确的压力信息需要快速响应的压力成像传感器和强大的软件工具。 HS Impact系统可以在碰撞前,碰撞中和碰撞后提供表面压力的细节,方便工程师分析问题并实施有效的设计更改,然后再次进行测量和重复此过程。HS Impact系统的问世,使得汽车行业首次实现以如此高的速度测量压力曲线。
高速数据采集

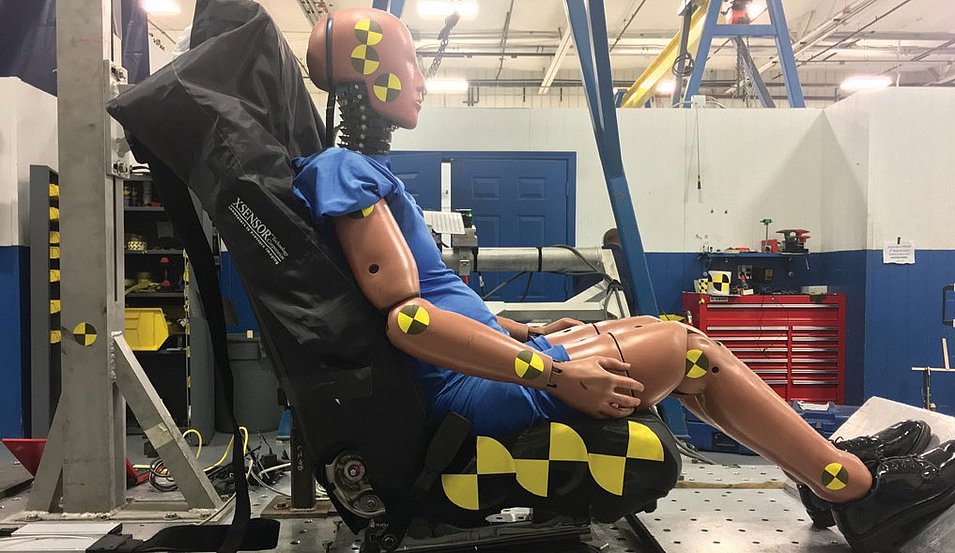

HS Impact系统的HX传感器包含数以千计的每秒超过2,000帧采样的感测点。*我们独特的数据记录器可以附着在碰撞滑轨上,并通过远程触发反复测试。HX传感器很薄且一致性好,具有快速的响应速度和高速校准,可提供一致性和重复性佳的结果,因此可以准确采集碰撞期间和之后发生的情况。
碰撞数据分析

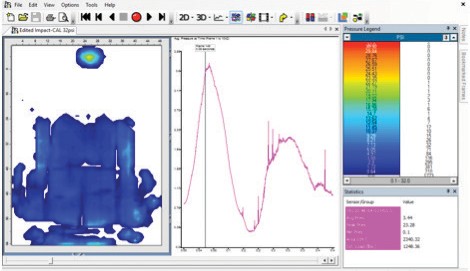

功能丰富的XSENSORHS V8碰撞数据分析软件可提供实时数据浏览或进行后处理以便分析数据,还可以远程触发视记录频,并与其他高速数据采集设备保持同步,您可以:
- 查看整个碰撞过程中的压力
- 在整个碰撞场景中查看产品性能
- 对比设计方案和修改方案
HX210:48.64.02 ( 适合座椅靠背和头枕)
感测面积:61cm x 81cm (24”x32”)
分辨率:12.7mm (0.5”)
压力范围:0.007-2.25kg/cm2 (0.1-32psi)
最大帧数:2,450 fps
HX210:50.50.05 (适合头枕)
感测面积:25.4cm x 25.4cm (10”x10”)
分辨率:5.08mm (0.2”)
压力范围:0.07-7.03kg/cm2 (1-100psi)
最大帧数:2,350 fps*
HX210:40.64.02 (适合座椅靠背)
感测面积:51cm x 81cm (20”x32”)
分辨率:12.7mm (0.5”)
压力范围:0.007-2.25kg/cm2 (0.1-32psi)
最大帧数:2,800 fps*
HX210:25.50.05 (适合小型测量表面)
感测面积:12.7cm x 25.4cm (5”x10”)
分辨率:5.08mm (0.2”)
压力范围:0.07-7.03kg/cm2 (1-100psi)
最大帧数:2,900 fps*
*每秒帧数是指实际记录的数据帧数,可以使用软件查看数据。 数据记录模式下可使用HS控制器估算帧速率。
