数字遥测解决方案

无线传输测量数据(机械、设备和车辆)

特点概览

  • 遥测系统完美适应各种无线测试应用
  • 从性价比高的单通道,到高动态多通道系统一应俱全
  • 数字信号传输,坚固可靠
  • 支持各种传感器 (电压、温度、应变计、IEPE等 )
  • 同步数据采集

先进遥测系统,适合研究、开发和制造

对于旋转部件和转动机械测试,imc提供满足多种测试任务的先进遥测系统:不论是单通道旋转轴扭矩监测、多通道列车轮对应变温度测量,还是恶劣环境下的非接触式车辆传动系统的功率测试,均可适用。多种调理发射单元可选,可满足各种不同类型的传感器,如:应变计(1/4桥,半桥、全桥)、热电偶、PT100/PT1000、IEPE和电压等。

以客户导向的技术支持

我们为客户提供全面的技术服务,包括应用咨询、3D设计、安装支持、标定、应变片安装、客制化机壳以及订制电气设计等。

产品类型


短距感应遥测系统(≤50mm)

中距无线遥测系统(米级)

Telemetry solutions for vehicle testing

应用实例

车辆

针对汽车行业测试应用,imc提供坚固紧凑的遥测系统,可测量汽车旋转部件的扭矩、温度、载荷以及振动等信号。

航空航天

针对直升机、飞机等航空测试应用,imc提供坚固耐用的无线电遥测系统,最多可达64通道。该系统专为安装在旋转轴、螺旋桨、车轮等旋转部件设计,所有通道同步采集,经数字化后无线传输,所有发射单元均满足IP65防水等级,并通过防水接头连接应变桥、热电偶、PT100/1000 以及IEPE等传感器。

铁路

铁路应用需要特别坚固可靠的遥测解决方案,例如测量车轴、驱动装置、电机以及齿轮轴或其他旋转动力传动部件。多达256个传感器信号,例如应变片,热电偶和振动传感器,可以被同时检测和传输。而且,这种节省空间的非接触式测量传输技术简化了测量系统的实施,并确保了最准确的测量结果。

船舶

我们用于船舶和发动机扭矩测量的无线遥测系统易于安装,并提供与传动轴相匹配的各种尺寸。根据具体的测量任务,可以使用单通道或多通道测量系统。船舶的许多动力总成部件,例如齿轮轴,已通过imc无线遥测解决方案成功进行了测试,以优化其性能、效率和成本效益。

机械工程

无论是电动机还是发电机、机床、轧机驱动器、造纸机、船用驱动器还是风力涡轮机:这些无线遥测系统都可以非接触地传输测量变量,如扭矩、力、压力、振动和温度等。我们可提供多达256个测量通道和高达10Mbit/s数据速率的无线遥测系统。

风能

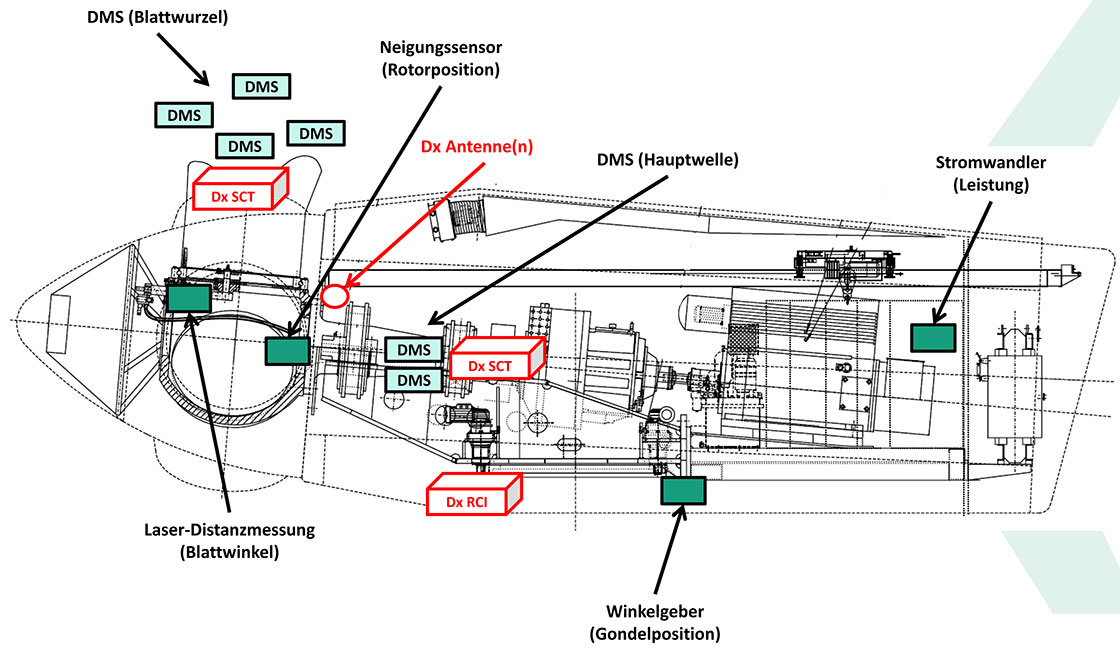

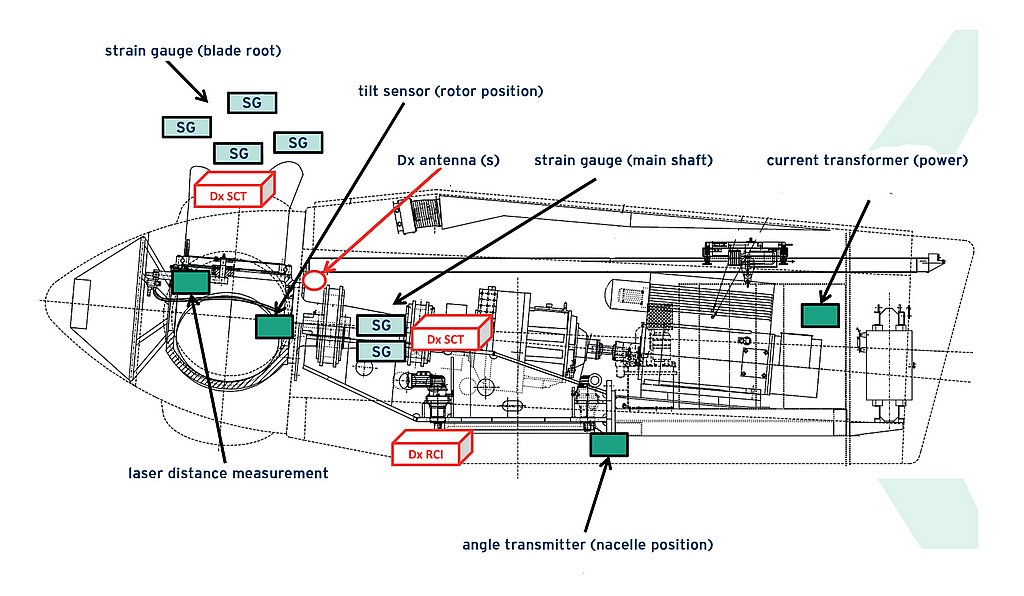

对于风能系统的应用,imc提供灵活的无线遥测解决方案,以支持用户广泛的各种测量任务:测量风力涡轮机主轴或发电机轴上的扭矩和弯矩,或确定旋转叶片上的侧向载荷、转子位置和叶片角度。

商用车辆

对挖掘机、轮式装载机、叉车和农用机械等现代化重型设备的需求很高。除了坚固耐用之外,测量效率扮演着越来越重要的角色。在优化驱动系统时,无线遥测解决方案可以提供帮助。诸如扭矩、效率、温度、压力、牵引力和弯曲度等测量信号都可以借助于无线遥测系统而无需接触的情况下获得。

测试台架

无线遥测系统非常适合在测试模式下连续使用。它们检测传动系统上的非接触式扭矩和振动,传输制动器、轮胎和车轮的温度,并记录齿轮箱和离合器试验台架上的力。

完整解决方案

为了对车辆、风力涡轮机以及其他大型机械进行全面的测试,除遥测数据外,往往还需要测量许多其他信号。

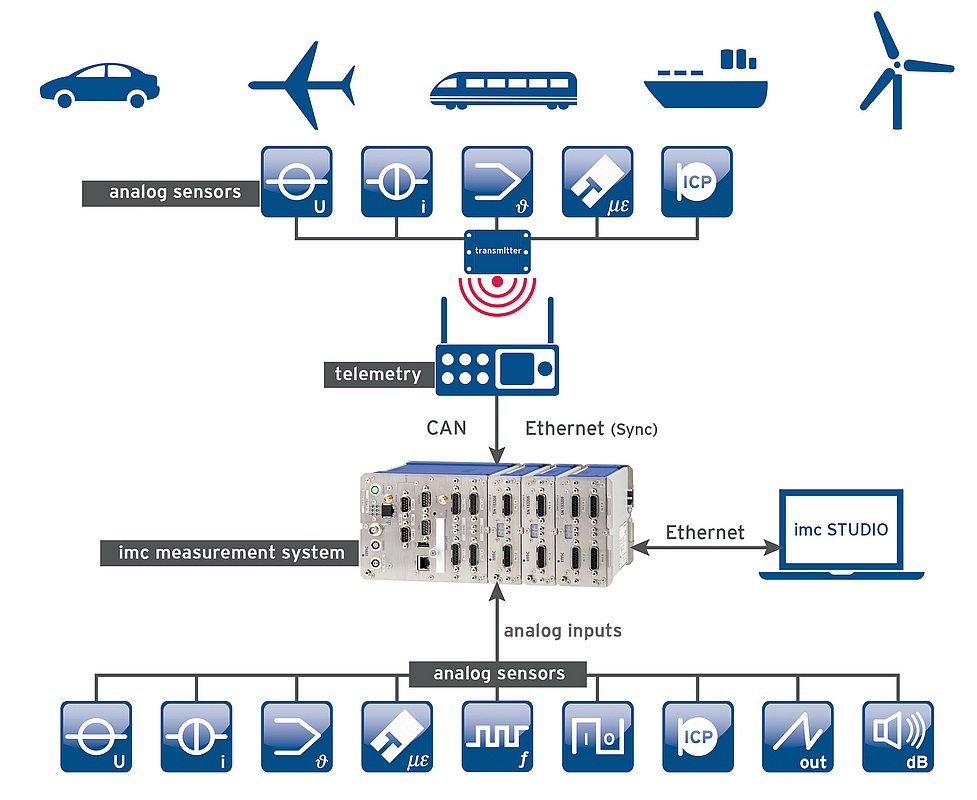

我们的遥测解决方案集成了imc测量系统,提供各种测量模块和标准现场总线接口,可直接连接各类型传感器。imc测试系统同步采集这些多域信号,并能实时进行测量数据的处理和分析,然后试验结果通过多种网络形式可进一步传输至控制器或云端数据库等主系统中。

Technical Data

T1TEL1TEL1-FLEXMTP-NTCTPCTP-RotateDxDx - HT
applicationone channelone channelone channelmulti-channelmulti-channelmulti-channelmulti-channel
distinctioneconomicaleconomicalflexiblemodularmobilemobil & rotatingmodular
max. channels per transmitter1112/44,8,164, 8, 16, 32, 644+2
max. channels per decoder / system111256166424
Technology
data transferinductiveinductiveinductiveinductive / radioradioradioradio
reach35 mm35 mm35 mm50 mm2000 m150 m10 m
resolution16 Bit12 Bit12 Bit16 (18) Bit16 Bit16 Bit16 Bit
power supply
inductive
battery
10 - 30 V DC
output (decoder)data acquisition with imc
analog +/- 10Vvia voltage input
CANvia CAN iInterface
Ethernetvia TELDEC interface
configuration (parameterization)
Ethernet
USB/RS232
data rate per transmitter
max. signal bandwidth1.2 kHz1.2 kHz1.2 kHz24 kHz24 kHz24 kHz920 Hz1 kHz
max. sampling rate6.41 kHz7 kHz7 kHz100 kHz62.5 kHz62.5 kHz4.6 kHz5 kHz
max. data rate10 Mbit/s5 Mbit/s5 Mbit/s

measured quantities and sensors
voltage
IEPE
strain gauge bridgesfull / halffull / halffull / halffull / half / quarterfull / half / quarterfull / half / quarterfull / half
thermocouple
PT100/PT1000/ / /
operating conditions
transmitter-40°C … +85 °C-40°C … +85-40°C … +85 (125) °C-40°C … +85 (125) °C-20°C … +70 °C-20°C … +70 °C-40 … +85 °C-40°C … +125 °C
receiver-20°C … +70 °C-20°C … +70 °C-20°C … +70 °C-20°C … +70 °C-20°C … +70 °C-20°C … +70 °C-20 … +65 °C-20°C … +65 °C
