imc STUDIO Video: 试验视频和测量数据的关联

为了能够分析视频数据和测试数据，同步是关键。为了这个目的，视频数据必须绝对同步于测试数据，能够精确相关联。精确度取决于摄像头的帧速率，例如，同步精度必须达到一个帧。此最大精度可在imc STUDIO Video得到保证。

因此视频数据可被触发采集，imc提供了预触发的配置，可设定记录和保存视频数据。

监测通道

依赖于帧速率和格式，视频数据的容量和传输率必须得到保障。10 to 20 Mbyte/s的速度并不是不寻常。所以经常要求严格限制采集和存储视频数据容量, 特别是相关联到一个触发事件上。尽管如此，为了保证整个文件的完整性，也可能减小整个采集过程的视频信号的帧及数据传输率。

这是“监测通道”特性的一个典型运用案例，这均由imc STUDIO提供所有测量通道以及视频通道的监测通道。每一个测量通道均有对应的监测通道，其采样频率更低等特性。因而原始通道的复制通道将产生，虽然监测通道不能和原始通道在测量范围等方面设置“模拟”配置信息，但是它可以被配置成完整独立的触发属性（触发事件，分配触发开始，停止等），数据存储，数据采样率等。

这样可用一个单独的摄像头去记录一个多个小时的、慢速和精简的一个视频流进程，例如1帧/sec，但与此同时在指定限制的时间内也可触发一个高分辨率（100 帧/sec）的视频记录通道。决定时间窗口长度的触发事件由单独的测量通道上设定，也可逻辑组合多个通道进行设定。

当然，摄像头的源文件能够在任意时刻在它们自己机身上实时查看而不要求存储数据。而且触发的视频通道，其摄像头源像与之前的触发事件时刻相对应，均是作为目的来显示。

摄像头类型和接口界面

视频摄像头可用多种类型的。通用连接包含USB, Firewire (IEEE 1394)和以太网。图像格式可从极小尺寸 to VGA (640 x 480) 以及SVGA (800 x 600) ，或是更高的Full-HD (1920 x 1080)。典型帧速率能扩展接近于USB类的30帧/sec以及高档摄像头130帧/sec或是更高。

意味着完成市场上特殊的运用将有更丰富多样的选择。imc STUDIO为了整合的目的，设定了只需简单选择摄像头，其在WINDOWS有标准驱动类型“DirectShow”支持即可。具有这种特性的商业摄像头均可在imc STUDIO下兼容。另外已被测试过的摄像头类型的参考列表可从所属区域的imc Hotline获得。

数据格式

依赖于配备的摄像头类型及驱动，多种视频数据格式和压缩方法可被配置。如 RGB, YUY2, Bayer, MJPEG以及类似的其它格式，不同于压缩率及译码格式，例如因数据容量：每一像素从1到3byte。因此结果数据流的bit带宽，内存等广泛要求能够在电脑硬件上得到满足。

与此同时，摄像头驱动允许精微调，如光学参数，包含曝光，明亮度，对比度，饱和度，白平衡以及其它参数。

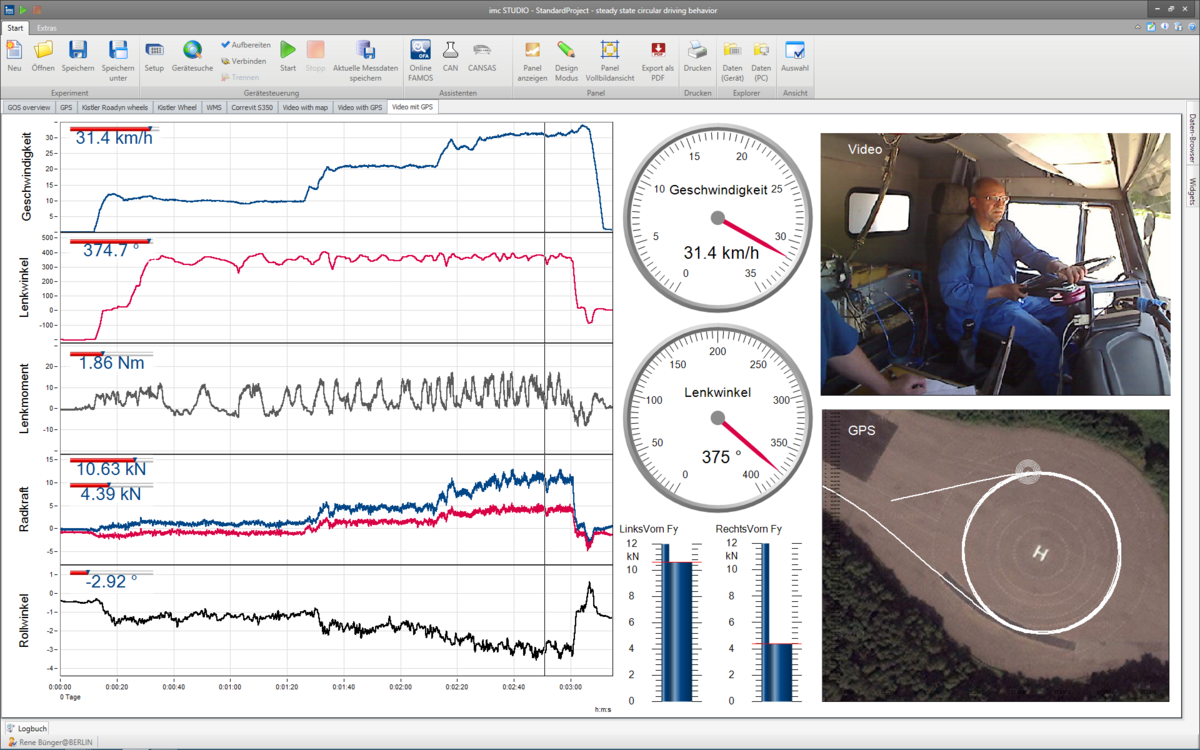

视频数据在imc STUDIO里可以整合，并和其它测量数据得到连续的管理。它们可以类似于传统通道在曲线视窗上显示，通过浮标链接到其它曲线，实现图像和测量数据关联。

当然，视频数据可以在离线分析软件imc FAMOS上回放，编辑和关联。保存其常规格式 “avi”, 可在任何的媒体播放器上回放。
