imc STUDIO Panel

imc STUDIO Panel ermöglicht es eigene Bedien- und Anzeigeoberflächen per Mausklick zu erstellen
  • 更方便的可视化、预定义模板
  • 可任意放置的输入输出控件
  • 可拖放“Widgets” :超过100个预定义的显示和控制元件库
  • 实时数据和视频显示
  • 2D和3D数据显示视窗
  • 用户界面面板/动态测试报告
  • 导出和快显得图形或PDF文件
  • 多组数据和视频录制的回放
  • 精确缩放和查看多组，同步的imc曲线视窗的导航工具栏
  • 按钮部件的链接脚本执行

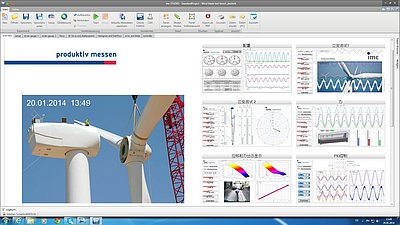

数据可视化

imc STUDIO bietet vielfältige Anzeigemöglichkeiten für Messdaten

以图形的方式显示数据，只需从通道列表中简单选取即可。可使用拖曳功能安放于面板上，并且可以选择显示样式。所有的数据结构、缓存、和硬件的连接、采样率等均可自动初始设定，因此可以更为专注于设计和组织用户面板页面。



imc的显示视窗提供了丰富的1D, 2D和3D显示选择，以及各种交互式图形元素，例如：



  • 速度表和测量时钟
  • 多种显示控件
  • 状态指示灯
  • 开关和按钮
  • 电位计和滑块控件
  • 十进制电位计和里程表
  • 各种输入输出的列表和表格
  • 在线视频显示

用户交互控件

除了提供面向显示的控件，imc STUDIO面板同样提供支持测量系统的用户交互控件： 电位计，数值和文本输入框，选择列表框和传统控制模拟的命令中心以及语音识别允许直观操作。

与测量过程交互的用户能力并不仅限于简单的操作，如“开始测量”或调整各个参数。若完全实现imc STUDIO的功能，可通过面板控制测量测试的每一个方面。是否配置测量、数据采集、分析或报告：所有功能均可通过imc STUDIO面板的操作控件实现。意味着可以使用imc STUDIO工具箱创建自定义操作和显示测量任务。

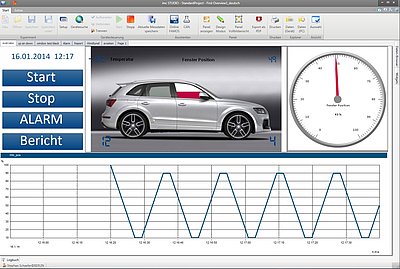

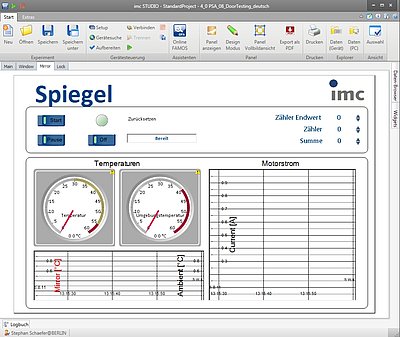

用户操作和显示界面

使用imc STUDIO创建面板页，对于连接测量系统来说，可以更形象化个人操作和显示界面。甚至可以创建丰富多样的面板页，包含单个测量工程和单个测量配置的面板。各个的面板页可以手动通过标签方式或通过控件来控制显示。此外，系统可被编程自动显示特殊页，例如，通过触发管理，或特定系统状态相应，或通过imc Sequencer自动顺序执行。
